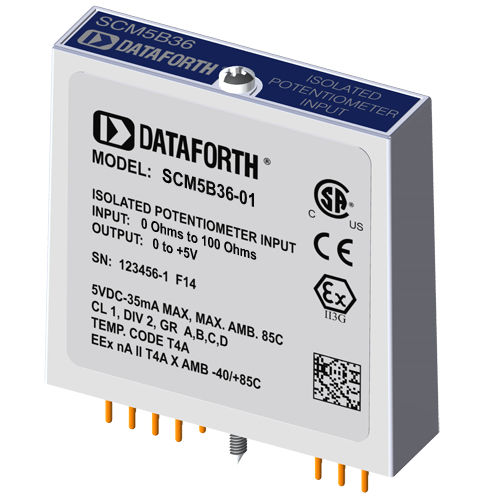

Module d'entrée pour potentiomètre SCM5B36-01

Chaque module d'entrée potentiométrique SCM5B36 fournit un seul canal d'entrée potentiométrique qui est filtré, isolé, amplifié et converti en une sortie de tension analogique de haut niveau. Cette sortie de tension est commandée par un commutateur logique, ce qui permet à ces modules de partager un bus analogique commun sans nécessiter de multiplexeurs externes. Les modules SCM5B sont conçus avec un circuit côté ordinateur complètement isolé qui peut être mis à ± 50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du commutateur de sortie. Si vous le souhaitez, l'interrupteur de sortie peut être activé en continu en connectant simplement la broche 22, la broche Read-Enable, à la broche 19 du commun d'E/S. L'excitation du potentiomètre est fournie à partir du module par deux sources de courant appariées. Lors de l'utilisation d'un potentiomètre à trois fils, cette méthode permet d'annuler les effets des résistances des fils. Les courants d'excitation sont très faibles (moins de 1,0 mA), ce qui minimise l'auto-échauffement du potentiomètre.
