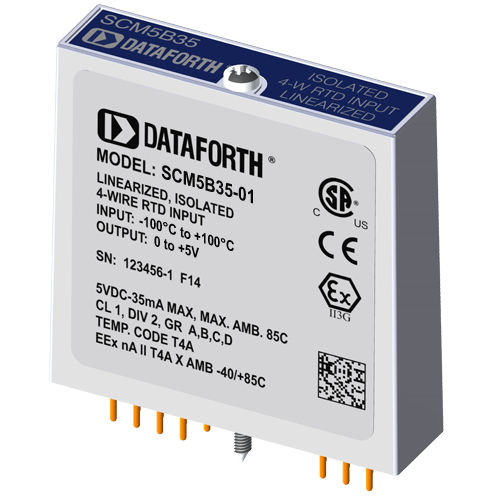

Module d'entrée pour RTD SCM5B35-01

analogiquede température

Dans les applications de mesure de température par RTD nécessitant un très haut niveau de précision, le module d'entrée RTD 4 fils SCM5B35 offre un avantage significatif par rapport aux techniques de mesure 3 fils. Le SCM5B35 ne mesure que la tension tombant sur le RTD et ignore presque complètement la résistance ou la longueur des fils de connexion du RTD. Le module RTD 3 fils SCM5B34 offre une compensation de la résistance des fils, mais nécessite des résistances de fils égales, alors que le SCM5B35 ne nécessite pas de résistances de fils égales. Chaque module d'entrée RTD SCM5B35 fournit un seul canal d'entrée RTD qui est filtré, isolé, amplifié, linéarisé et converti en une sortie de tension analogique de haut niveau. Cette sortie de tension est commandée par un commutateur logique, ce qui permet à ces modules de partager un bus analogique commun sans nécessiter de multiplexeurs externes. Les modules SCM5B sont conçus avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du commutateur de sortie. Si vous le souhaitez, l'interrupteur de sortie peut être activé en continu en connectant simplement la broche 22, la broche Read-Enable, à la broche 19 du commun d'E/S.
