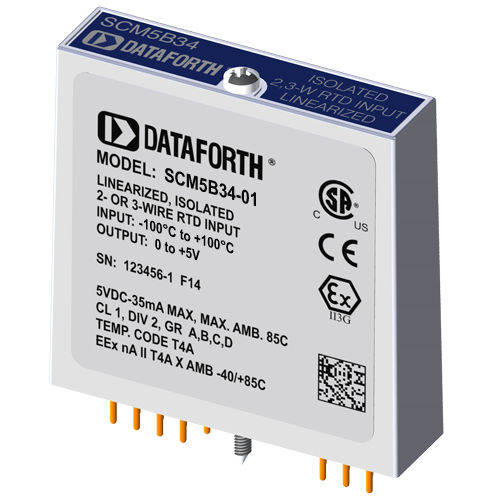

Module d'entrée pour RTD SCM5B34-01

isolé

Chaque module d'entrée RTD SCM5B34 fournit un seul canal d'entrée RTD qui est filtré, isolé, amplifié, linéarisé et converti en une sortie de tension analogique de haut niveau. Cette sortie de tension est commandée par un commutateur logique, ce qui permet à ces modules de partager un bus analogique commun sans nécessiter de multiplexeurs externes. Les modules SCM5B sont conçus avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du commutateur de sortie. Si vous le souhaitez, l'interrupteur de sortie peut être activé en continu en connectant simplement la broche 22, la broche Read-Enable, à la broche 19 du commun d'E/S. L'excitation du RTD est fournie par le module au moyen de deux sources de courant appariées. Lors de l'utilisation d'un RTD à trois fils, cette méthode permet à un courant égal de circuler dans chaque fil du RTD, ce qui annule les effets des résistances des fils. Les courants d'excitation sont très faibles (0,25mA pour 100 Ohm Pt et 120 Ohm Ni, et 1,0mA pour 10 Ohm Cu), ce qui minimise l'auto-échauffement du RTD. Le filtrage du signal est réalisé à l'aide d'un filtre à six pôles qui assure une réjection en mode normal de 95 dB à 60 Hz et de 90 dB à 50 Hz. Deux pôles de ce filtre se trouvent du côté champ de la barrière d'isolation, et les quatre autres du côté ordinateur. Après le filtrage initial côté champ, le signal d'entrée est coupé par un circuit hacheur propriétaire. L'isolation est assurée par le couplage du transformateur, en utilisant à nouveau une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun. Le module est alimenté par +5VDC, ±5%.
