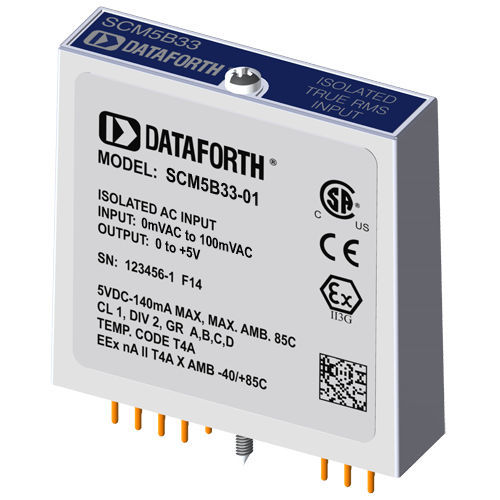

Module d'entrée True RMS SCM5B33-01

de tensionde courantisolé

Chaque module d'entrée True RMS SCM5B33 fournit un seul canal d'entrée AC qui est converti en valeur DC True RMS, filtré, isolé, amplifié et converti en une tension ou un courant de sortie standard. Les modules SCM5B sont conçus avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement de l'interrupteur de sortie. Si vous le souhaitez, l'interrupteur de sortie peut être activé en continu en connectant simplement la broche 22, la broche Read-Enable, à la broche 19 du commun d'E/S. Le signal d'entrée de tension ou de courant de champ est traité par un préamplificateur et un convertisseur RMS du côté champ de la barrière d'isolation. Le signal CC converti est ensuite haché par un circuit hacheur propriétaire et transféré à travers la barrière d'isolation du transformateur, ce qui supprime la transmission des pointes et des surtensions en mode commun. Les circuits côté ordinateur reconstruisent, filtrent et convertissent le signal en sorties standard. Les modules sont alimentés par +5VDC, ±5%. Pour les modèles à sortie courant, une alimentation de boucle externe de 4,2V à 26V est nécessaire. La connexion de l'alimentation de la boucle, avec une charge en série, se fait entre la broche 20 (+) et la broche 19 (-).
