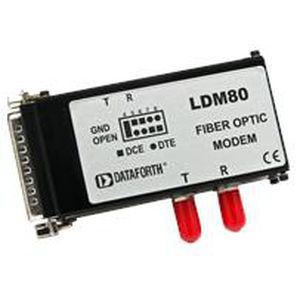

Modem à fibre optique LDM80

Le LDM80 est un petit émetteur/récepteur à fibre optique peu coûteux entièrement alimenté par le port RS-232 de l'hôte. Le boîtier du LDM80 est une coque conductrice qui réduit considérablement le rayonnement RF et la sensibilité. Le boîtier métallique robuste est suffisamment petit pour être monté sur le panneau arrière de l'équipement informatique typique, ce qui permet d'économiser un espace précieux au bureau et au sol. Une paire de ces unités permet à la plupart des liaisons par câble RS-232C d'être remplacées et prolongées par un câble à fibre optique duplex. La limite normale de 15 m (50 pieds) RS-232 peut être étendue à 3,5 km (2,2 milles). Les communications de données par fibre optique fournissent un rejet EMI/RFI complet, une isolation, l'élimination des boucles de masse et des taux d'erreur réduits. La sécurité des données est renforcée par l'absence quasi totale d'émissions électromagnétiques. La connexion RS-232 se fait via des connecteurs EIA 25 broches mâles ou femelles. La connexion par fibre optique se fait par des connecteurs ST. Le LDM80 est l'équivalent d'un circuit RS-232 à 3 fils, duplex intégral. Les signaux de Handshake sont connectés localement comme sur la figure 1. Les voyants lumineux s'allument pendant un "ESPACE" lors de l'émission ou de la réception de données. Un commutateur DIP inverseur TD/RD est fourni pour la connexion aux ports DTE (Data Terminal Equipment) ou DCE (Data Communication Equipment).
