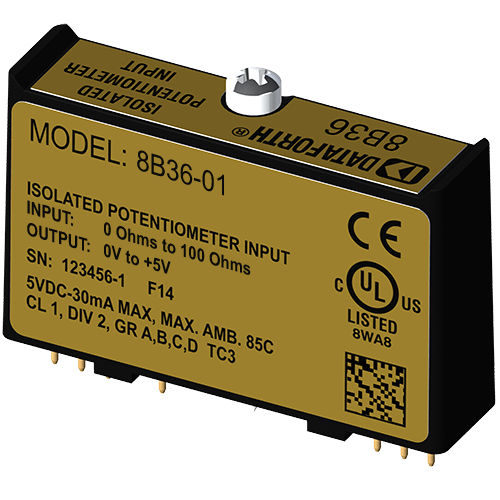

Module d'entrée analogique 8B36-01

compact

Les conditionneurs de signaux d'entrée 8B30 millivoltage sont conçus pour des applications embarquées afin de protéger les équipements sur le terrain et en salle de contrôle contre les surtensions tout en réduisant le bruit électrique des signaux mesurés. Ces conditionneurs de signaux 8B30 millivoltage fournissent les meilleures spécifications du marché en boîtier compact, isolent, filtrent et amplifient un signal d'entrée millivoltage et délivrent un signal analogique de haute qualité pour l'acquisition et le contrôle des données. Les conditionneurs de signaux d'entrée 8B30 millivolts de Dataforth offrent une plage de précision de ±0,05% et une plage de linéarité de ±0,02%. Un filtre à cinq pôles sur le conditionneur de signal d'entrée à 8B millivolts assure le filtrage du signal avec 70dB de RMN (rejet en mode normal) à 60Hz, un pôle de ce filtre est situé du côté extérieur de la barrière d'isolation pour l'anti-aliasing et les quatre autres pôles sont situés du côté système. Les conditionneurs de signaux d'entrée 8B30 millivolts garantissent également un haut niveau de fiabilité et de stabilité à long terme, les E/S de terrain étant protégées contre les tensions continues jusqu'à 240Vrms, telles que définies par la spécification ANSI/IEEE C37.90.1 sur la protection transitoire. La barrière d'isolation de 1500Vrms élimine les boucles de terre, permet un fonctionnement à des tensions d'entrée en mode commun élevées et rejette les pics de tension en mode commun, ce qui contribue à préserver l'intégrité du signal tout en maintenant un niveau élevé de précision et de bruit de sortie.
