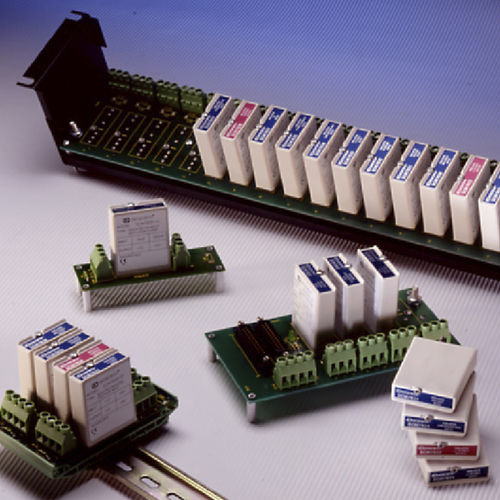

Module de traitement de signal isolé SCM7B

Chaque module d'entrée de tension analogique isolé SCM7B21 accepte un canal d'entrée de tension analogique qui est filtré, isolé, amplifié et converti en une tension analogique de haut niveau pour la sortie vers le système de contrôle de processus. Le module d'entrée de tension analogique isolé SCM7B21 intègre une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques de Thomson (Bessel) et de Butterworth. Un pôle du filtre se trouve du côté extérieur de la barrière d'isolation ; quatre sont du côté du système de contrôle du processus. Après le filtrage initial côté champ, le signal d'entrée est haché par un circuit de hachage propriétaire et transféré à travers la barrière d'isolation du transformateur, supprimant la transmission des pics et des surtensions en mode commun. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle de processus.
