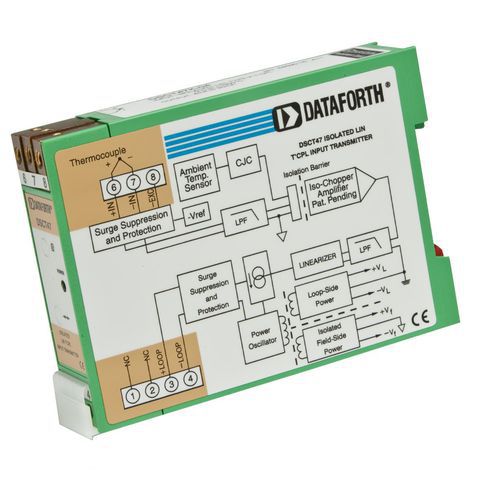

Transmetteur de température sur rail DIN DSCT47

thermocouplesortie de courantde process

Chaque transmetteur d'entrée de thermocouple DSCT47 fournit un seul canal d'entrée de thermocouple qui est filtré, isolé, amplifié, linéarisé et converti en sortie de courant process. Le filtrage du signal s'effectue à l'aide d'un filtre à cinq pôles, qui assure 85 dB de rejet en mode normal à 60 Hz et 80 dB à 50 Hz. Un pôle anti-crénelage est situé du côté extérieur de la barrière d'isolation et les quatre autres se trouvent du côté de la boucle de process. Après le filtrage initial côté champ, le signal d'entrée est haché par un circuit de hachage propriétaire. L'isolement est assuré par le couplage par transformateur, encore une fois en utilisant une technique brevetée pour supprimer la transmission des pics ou des surtensions en mode commun. La linéarisation est réalisée en créant une fonction de transfert non linéaire à travers le module lui-même. Cette fonction de transfert non linéaire est configurée en usine et est conçue pour être égale et opposée à la non-linéarité du thermocouple.
