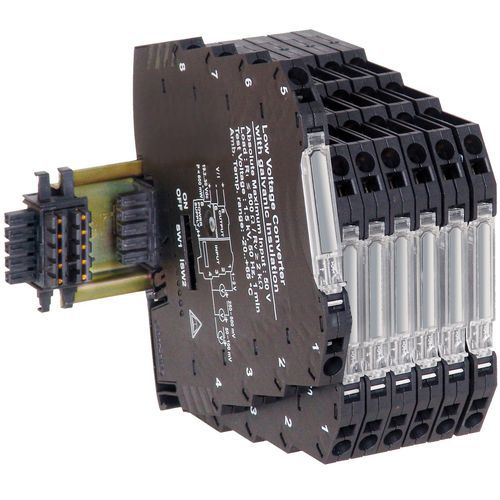

Convertisseur tension / courant DSCP62

sur rail DINcompact

Chaque convertisseur de thermocouple DSCP62 fournit un seul canal d'entrée de thermocouple qui est amplifié, linéarisé et converti en une sortie de courant ou de tension élevée. Le type de thermocouple, la plage de mesure, le filtre, le type et la plage de sortie et l'indication de défaut peuvent être configurés par DIP switches. Une sortie relais auxiliaire est fournie pour générer une alarme ou servir de thermostat. Entrée thermocouple : Type J, K, E, N, N, S, R, R, B, T (norme ITS-90) Sortie courant : 4 à 20 mA, 20 à 4 mA, 0 à 20 mA, 20 à 0 mA, 20 à 0 mA Tension de sortie : 0 à 10V, 10 à 0V, 0 à 5V, 1 à 5V Sortie auxiliaire relais statique : Tension nominale 24V AC/DC, Courant 60mA, Protection contre les surtensions 50V, Déclenchement/Hystérésis d'alarme réglable Isolement : 1,5 kV (50 ou 60 Hz, 1 min) Alimentation : 19.2 à 30V DC Mieux que ±0,1% Précision Résolution de 14 bits Protection contre les surintensités de sortie 500mW Consommation d'énergie maximale Configuration Dip-Switch Connecteurs à collier de serrage de cage Permutable à chaud Connecteur de bus d'alimentation extensible sur guide de rail DIN Boîtier noir compact 93,1 x 6,2 x 102,5 mm PBT Plage de température de fonctionnement étendue : -20°C à 65°C Conforme aux normes CE Directive RoHS 2002/95/CE
