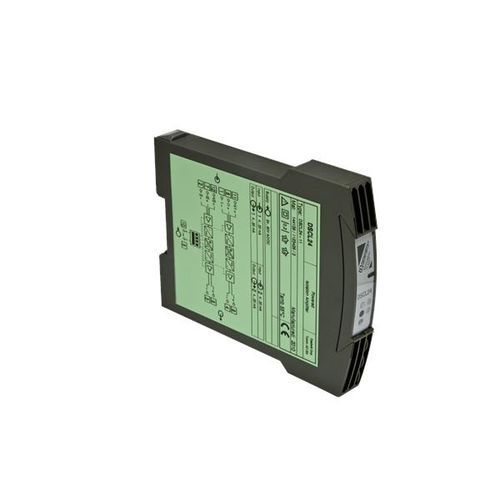

Isolateur de signal configurable DSCL24-01

jumperalimenté par bouclemonovoie

Chaque module isolateur monovoie DSCL24 configurable en usine fournit jusqu'à 36 configurations différentes d'entrées et de sorties de courant ou de tension process. Un outil d'encliquetage unique permet d'extraire rapidement la carte de circuit imprimé des modules pour permettre à l'utilisateur de repositionner quatre (4) cavaliers et de reconfigurer chaque module E/S. Le réglage d'usine par défaut fournit un courant d'entrée et de sortie de 4-20 mA. Chaque module isolateur configurable en usine DSCL24 fournit une isolation totale à 3 voies avec 2300Vrms d'entrée CMV vers la sortie et 3700Vrms d'alimentation CMV vers la protection E/S. Deux versions de modules sont proposées qui acceptent une alimentation universelle de 24 à 60V DC ou AC et de 85 à 230V DC ou AC avec une utilisation en courant alternatif de 45 à 400Hz.
