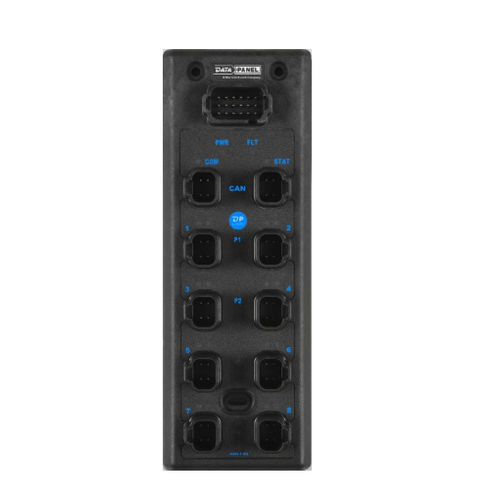

Module de sortie analogique DP-34044-1-100

numériqueCAN BusSAE J1939

Module logique programmable sur bus CAN J1939 avec 8 entrées configurables (2x DI | 4x DI / AI | 2x DI / FRQ) et 8 sorties configurables (DO / PWM / PWMi). La fonction logique peut être écrite à l'aide d'un logiciel de programmation graphique (style boîte à lettres) ou en code C. Le programme peut être transféré au module. Le programme peut être transféré au module via la passerelle PCAN, ce qui permet de visualiser en direct les états des variables. Le module peut ainsi prendre en charge des tâches de contrôle simples et, par exemple, remplacer des circuits de relais sujets aux erreurs. Outre le fonctionnement autonome, un fonctionnement mixte avec une commande de niveau supérieur est également possible. Dimensions - 97 x 265 x 34 mm Poids - 680 g Matériau (boîtier) - PA, renforcé Connecteur d'alimentation - DT-18 (cod. A) Connecteur IO - DT-4 Données électriques Tension de fonctionnement - 8 ... 32 V DC Courant de fonctionnement par contact / potentiel (max.) - 13 A Courant total (max.) - 26 A Protection de l'alimentation - Protection contre l'inversion de polarité Diagnostics de bloc - Sous-tension | Surtension | Surtempérature Indicateurs LED - Alimentation : bleu | Bus : vert | État : vert | Alimentation de l'actionneur : bleu | Signal : jaune | Erreur : rouge Entrées Plage de valeurs analogiques - 4...20 mA | 0...5 V / 0...10 V / 0...32 V Nombre d'entrées de fréquence FRQ - 2 Gamme de fréquence - 10...3.000 Hz Diagnostics d'entrée - Sous-tension | surtension | court-circuit Sorties Courant de sortie DO max. - 4 A Courant de sortie PWM max. - 4 A Courant de sortie PWM(i) max. - 4 A Protection de la sortie - Surcharge | Court-circuit Diagnostic de sortie - Courant réel | Surintensité | Court-circuit Conditions d'environnement Température ambiante - -40 °C...+80 °C Température de stockage - 40 °C...+85 °C Adapté à : - CCpilot V1200, xtremeDBmini, CCpilot V700, CCpilot V1000 Famille de produits : - xtremeDB Numéro de port : - 8
