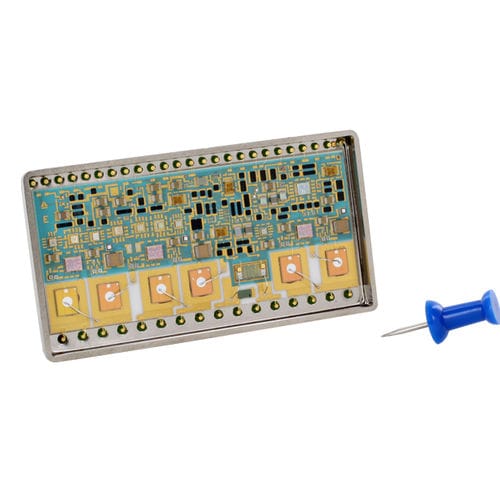

Contrôleur moteur DC PW-8254xN, PW-8255xN

triphasébrushlessanalogique

Les PW-82540/50N (100Vdc) et PW-82541/51N (200Vdc) sont les contrôleurs de réglementation courants de boucle de couple de haute performance conçus pour régler avec précision le courant dans les enroulements de moteur du C.C sans brosse triphasé et pour balayer des moteurs de C.C. Le PW-825X0/X1N est un contrôleur complètement d'un seul bloc de moteur qui convertit un signal de commande d'entrée analogique en moteur courant et emploie les signaux des sondes à effet Hall dans le moteur pour commuter le courant dans les enroulements de moteur. Le courant de moteur est intérieurement senti et transformé en signal analogue. Le signal courant est additionné ainsi que le signal de commande pour produire un signal d'erreur qui commande le coefficient d'utilisation de la modulation d'impulsions en largeur (PWM) du rendement, de ce fait commandant le courant de moteur. L'exécution de PW-825X0/X1N peut être accordée en utilisant l'amplificateur d'erreurs internes et composants proportionnels/intégraux externes de réseau du régulateur (pi) pour assortir des caractéristiques de moteur.
