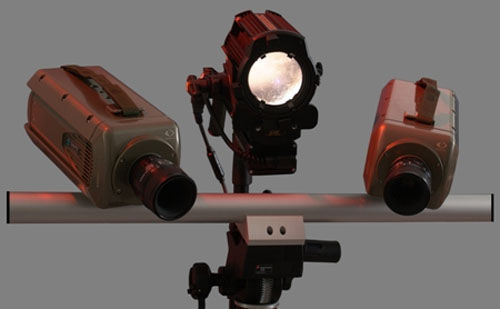

Analyseur de vibrations numérique Q-450

Le système de corrélation d'images 3D à grande vitesse Q-450 permet la mesure dynamique tridimensionnelle, sans contact et en champ intégral de la forme, des déplacements et des contraintes sur des composants et structures fabriqués dans presque tous les matériaux. Basé sur la technique de corrélation d'images numériques, le système Q-450 est conçu pour l'analyse vibratoire en plein champ et les événements transitoires à grande vitesse. Par exemple, les essais balistiques, la mécanique des fractures, les excitations de choc, le test de la barre de Hopkinson ou les essais d'impact. Plage de mesure dynamique Le système combine de manière unique la haute résolution spatiale des mesures optiques plein champ avec une haute résolution temporelle. La plage dynamique va de statique à plus de 100 000 Hz, avec la possibilité de mesurer les déplacements du micron au mètre. La résolution est généralement d'environ 1 micron et la déformation de 0,01 %. Le système peut être utilisé pour des objets de toute taille en changeant simplement les lentilles optiques. Différents accessoires d'extension et d'application permettent l'utilisation facile du système de corrélation 3D numérique Q-450 dans différentes expériences. Etalonnage facile Tous les paramètres du système sont déterminés par une procédure d'étalonnage rapide et simple - un processus très pratique et simple en plaçant une plaque d'étalonnage devant les caméras. La précision d'étalonnage obtenue est affichée en ligne après l'étalonnage. Un large éventail d'applications Sa conception flexible ouvre un large éventail d'applications allant de l'étude microscopique de matériaux microélectroniques ou biomédicaux à des mesures à grande échelle de composants aérospatiaux, automobiles, marins et ferroviaires.
