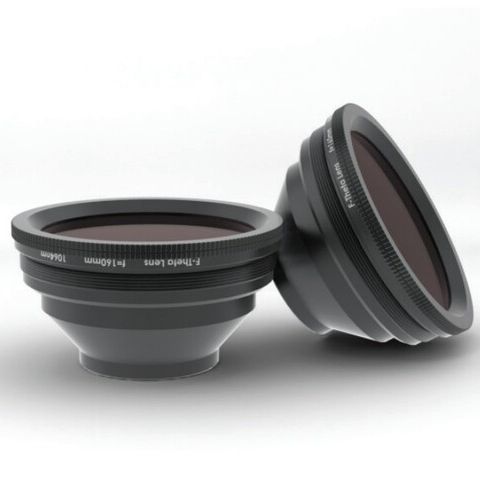

Lentille F-theta GCO-31 series

sphériquevisibleultraviolet

Les lentilles F-theta sont des objectifs à champ plan, qui sont généralement utilisés en combinaison avec un scanner galvanométrique XY. Contrairement à une lentille normale qui focalise un faisceau collimaté d'entrée sur un plan d'image sphérique, une lentille F-thêta focalise sur une surface d'image plane.En même temps,elle maintient une taille de spot presque constante sur tout le champ lorsque le faisceau d'entrée balaie avec un angle d'entrée θ。 La position du spot sur le plan de l'image est directement proportionnelle à l'angle de balayage, c'est-à-dire la condition F-thêta : y'=f'*θ La série de lentilles F-thêta de Daheng (GCO-31) remplit la condition F-thêta mieux que 0,1%. Pour le traitement des matériaux par laser, les lentilles F-theta garantissent le meilleur résultat de traitement sur l'ensemble du champ de balayage. Ces lentilles contribuent aux lignes de production, notamment pour les applications sophistiquées. La large gamme d'applications comprend : ◆ Le perçage et la découpe fine des métaux et des céramiques ◆ Soudage des plastiques ◆ Marquage ◆ Nettoyage pour le traitement ou la restauration PARAMÈTRES CLÉS ◆ L'angle de balayage global,θmax, fait référence à l'angle de balayage diagonal maximal. ◆ Le diamètre du faisceau d'entrée, φbeam(1/e2), est le diamètre du faisceau où l'intensité optique est de 13,5 % de l'intensité maximale du faisceau laser. ◆ Facteur d'apodisation （FAP）est le rapport entre le diamètre du faisceau, φbeam, et la pupille d'entrée,φaper , de la lentille F-theta. FAP est utilisé pour le calcul de la taille minimale possible de la tache focale. ◆ Valeur de diffraction M2 fait référence à la capacité de focalisation de la lumière laser, définée par les normes ISO11146. Il s'agit du rapport entre l'angle de divergence d'un faisceau laser et l'angle de divergence d'un faisceau gaussien idéal. Un faisceau gaussien fournirait la plus petite taille de tache de focalisation possible, dont la valeur M2 est de 1.
