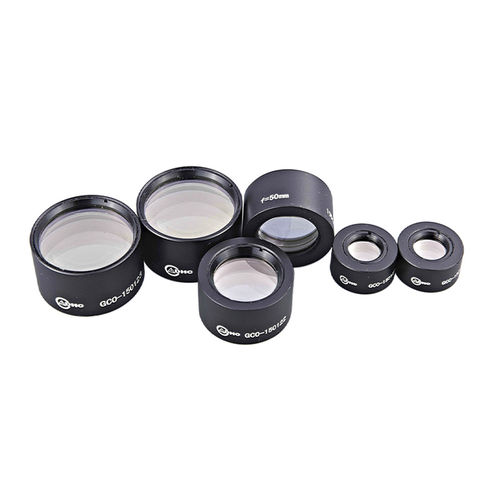

Lentille à mise au point GCO-15 series

pour laserde précision

Les lentilles de focalisation à espacement d'air sont conçues pour focaliser le rayonnement de haute puissance émis par les lasers. Ces lentilles sont optimisées pour les applications de haute précision telles que celles utilisées dans les systèmes d'usinage laser pour le soudage, la découpe, le perçage et l'étayage. Elles peuvent également être utilisées pour collimater le faisceau laser délivré par fibre. Le produit de lentille de focalisation à espacement d'air de Daheng utilise des éléments de lentille triples de haute qualité qui sont optimisés pour obtenir un point focal limité par la diffraction. Avec le revêtement optique spécifique à la conception, le système de lentille atteint une transmission complète à une longueur d'onde conçue jusqu'à 98%. Taille du spot Dspot (1/e2) La taille minimale possible de la tache focale d'une lentille de focalisation à espacement d'air est calculée par la longueur d'onde du laser multipliée par la distance focale de la lentille, f', le facteur FAP et la valeur de diffraction M2 du faisceau laser, et divisée par le diamètre du faisceau Dbeam(1/e2). Daheng Profondeur de champ La profondeur de champ d'une lentille de focalisation à espacement d'air est définie par une longueur de Rayleigh doublée. La longueur de Rayleigh est décrite comme une distance, le long de l'axe optique, entre les positions où la surface du faisceau est doublée devant ou derrière la position focale. La longueur de Rayleigh ZR est calculée par la surface du faisceau dans le plan focal multipliée par un facteur (dépendant du facteur FAP) divisé par la longueur d'onde et la valeur de diffraction M2 du laser.
