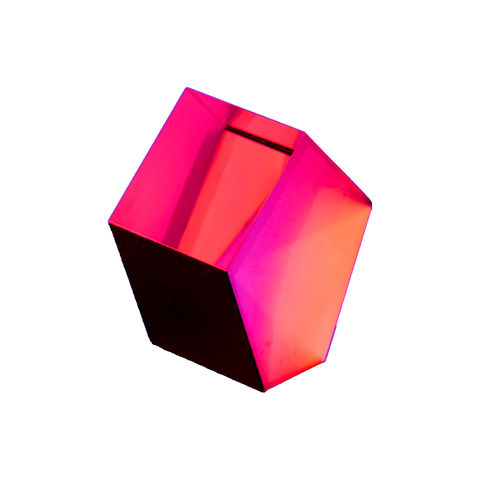

Pentaprisme en verre BK7 GCL-0302 series

Un prisme de Penta est un prisme à cinq faces qui présente deux propriétés importantes. Premièrement, les images ne sont ni inversées ni renversées lorsqu'elles sont déviées de 90 degrés. Deuxièmement, il s'agit d'un dispositif à déflexion constante, c'est-à-dire que tous les rayons transmis sont exactement déviés de 90 degrés. Un léger mouvement des prismes n'affecte pas l'angle de déviation droit. Cette caractéristique rend les prismes utiles dans les télémètres. Ils sont également utilisés dans les viseurs des appareils photo reflex simples. Les surfaces réfléchissantes sont recouvertes d'aluminium amélioré et d'une couche de peinture noire pour la protection. - Tolérance dimensionnelle : ±0,1 - Planéité : λ/4 à la surface de réflexion λ/2 à la surface de transmission - Qualité de la surface : 60-40 scratch-dig - Ouverture claire : 90 - Revêtements : Les surfaces réfléchissantes sont aluminisées et peintes en noir peinture noire. Les surfaces d'entrée et de sortie sont recouvertes d'un revêtement MgF2 à 550nm pour un angle d'incidence de 0˚.
