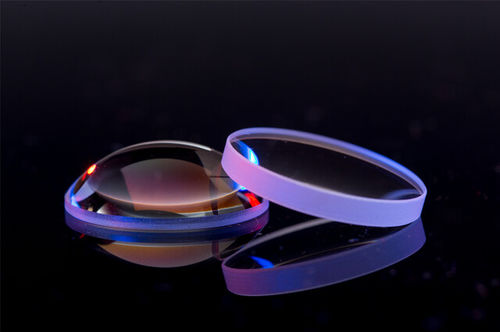

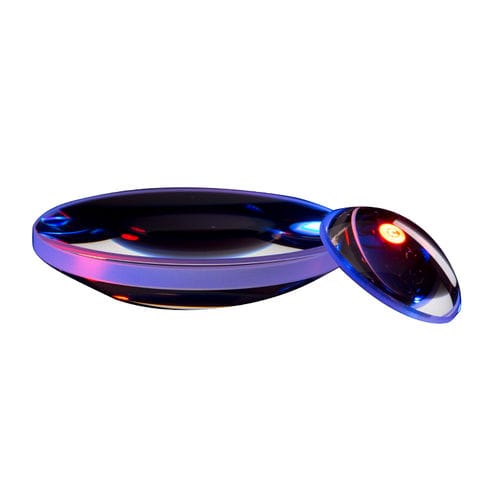

Lentille pour l'optique GCL-0101 series

plan-convexeen verre BK7visible

Les lentilles plan-convexes sont principalement utilisées pour focaliser des rayons de lumière parallèles sur un point. L'asymétrie de ces lentilles entre les surfaces avant et arrière minimise efficacement l'aberration sphérique, en particulier dans les situations où l'objet et l'image ne sont pas à la même distance de la lentille. Le cas optimal est celui où l'objet est placé à l'infini (considéré comme des rayons parallèles entrant dans la lentille) et où l'image se trouve sur le foyer, qui a un rapport conjugué infini, c'est-à-dire la distance entre l'objet et l'image. La surface incurvée de la lentille doit être orientée dans la direction de l'objet. - Longueur focale (f') : ±2%@587.6nm - Diamètre (φ) Tolérance : +0.0/-0.20 - Épaisseur centrale (Tc) : ±0.1 - Centrage : 3' - Erreur de forme : 1 ～ 5 franges - Irrégularité des franges : 0.2 ～ 0,5 franges - Qualité de la surface : 60-40 scratch-dig - Revêtement : GCL-0101xx : revêtement MgF2 1/4 d'onde à 550nm pour un angle d'incidence de 0 GCL-0101xxA : Revêtement VIS à couches multiples AR multicouches, Rave≤0.5%@450-800nm GCL-0101xxB : Revêtement AR multicouche NIR, Rave≤0,5%@450-800nm couches multiples, Rave≤0.5%@800-1100nm - Ouverture claire : 90% de diamètre
