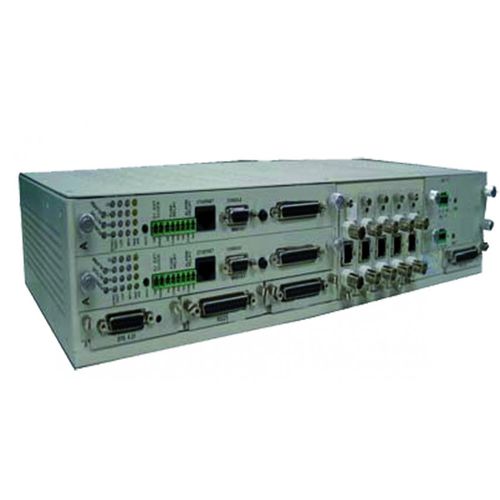

Multiplexeur analogique QX3440-D

PDH

Le QX3440-D est un multiplexeur multiservice modulaire dont la capacité est de 9 tiroirs de 4 E1 chaque capable de brasser jusqu'à 72Mbps de trafic en interfaces E1/T1, E1/T1 optique, série, Ethernet pont/routeur, voix analogique, contact sec…. Le QX3440-D remplace avantageusement l’IX4200-9 réutilisant ses cartes affluentes. Il est destiné aux petits sites avec des cartes CPU et affluentes identiques au grand châssis QX3440 de 128Mbps. Il permet d’établir des liaisons en point à point, en multipoint, en bus ou en anneau de 1 à plusieurs E1 pour transporter la voix analogique, les données synchrone ou asynchrone ou les réseaux LAN. Le QX3440-D est utilisé comme un multiplexeur d'extrémité ou comme un multiplexeur drop & insert d'un réseau sécurisé dont il activera les redondances. Le QX3440-D est entièrement sécurisé en option par l'adjonction d'une double alimentation, et d'une double carte CPU et matrice de brassage. Il permet les sécurisations des liens ci-après : - Protection MSP 1+1 de chaque E1 pour les cartes contigües, - Protection en Anneau de 1 à 32 E1 ou PDH UPSR, Le QX3440-D utilise la presque totalité des cartes de l’IX4200-9 avec dans certain cas une mise à jour logicielle gratuite. D’autre part l’ensemble des mini-cartes et CPU du QX3440/S sont utilisables dans le QX3440-D. Le QX3440-D est administrable localement par un port console ou Ethernet ou à travers le réseau E1 en utilisant un IT depuis un équipement central par Telnet ou avec un logiciel Windows GUI, ou par une plateforme SNMP.
