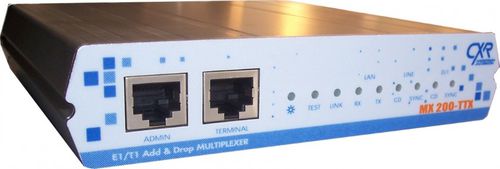

Convertisseur Ethernet MX200-TTX

à ligne

Le MX200-TTX est un convertisseur d'interface d'extrémité de ligne G703 E1/T1 fonctionnant en mode non tramé ou tramé G704 vers une interface E1/T1 Drop et Insert, un pont Ethernet 10/100Baset très performant et une interface RS232 avec un choix non bloquant des ITs par interface. En effet ce pont Ethernet administrable et pinguable par le LAN, est transparent au VLAN. Si le nombre d’IT limite le flux à 256k ou moins, il permet la compression des données. Le pont du MX200-TTX sait travailler en mode transparent ou en mode filtré maintenant jusqu’à 1000 adresses du réseau sur lequel il se trouve. La liaison WAN Ethernet est au choix HDLC, PPP ou selon plusieurs adaptations lui permettant de communiquer avec de nombreux équipements. Le MX200-TTX est aussi utilisé en extrémité de réseau PDH pour distribuer des réseaux LAN multi site ou distribuer Internet à travers un réseau PDH ou SDH. Les cartes routeur de l'IX4200 ou de QX3440 sont capable de concentrer des liens E1 des MX200TTX ou CV200-TTX en PPP ou HDLC. Les spécifications générales du MX200-TTX sont : Interface ligne : G703 électrique 4 fils paramétrable en E1 ou T1 Interface 100/120 Ohms en RJ45 et 75 Ohms en BNC Transmission en mode transparent G703 2 Mbps/1,544 Mbps ou tramé n x 64K/56K G704 Tramé : allocation IT par IT pour la constitution d'un lien trunk Interfaces client : 1 E1ou T1 G703/G704 drop et insert Brassage des IT entre le E1/T1 réseau et d&i Interface 100/120 Ohms RJ45 1 Ethernet 10/100Baset, Pont transparent ou Filtrage avec 1000 adresses mémorisées Transparent aux trames VLAN Protocole WAN : PPP, HDLC, adaptations diverses
