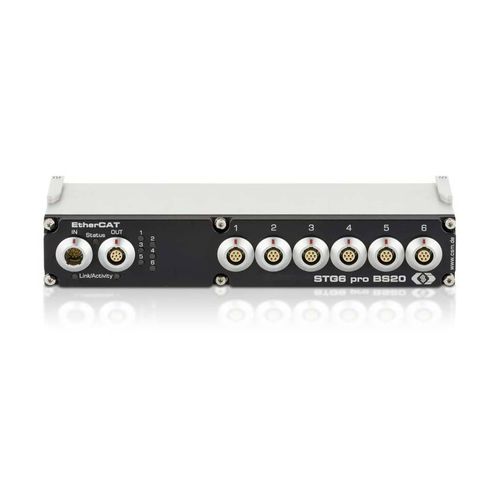

Module de mesure par jauge de contrainte STG6 pro BS20

EtherCATindustrielcompact

Modules de mesure basés sur EtherCAT® pour une utilisation décentralisée dans des conditions exigeantes : Robustes, très compacts et dotés de six entrées à jauges de contrainte synchronisées dans le temps pour les quarts, demi-ponts et ponts complets. Points forts - 6 entrées à jauges de contrainte synchronisées dans le temps pour les quarts de pont, les demi-ponts et les ponts complets en connexion 6 et 4 fils - Réalisation de quarts de pont via un supplément de quart de pont externe dans le câble de connexion en liaison avec le TEDS : Cela permet d'obtenir des mesures très précises, en raison de la proximité de l'achèvement du pont par rapport au point de mesure - Taux de données de mesure jusqu'à 20 kHz par canal - Aucun risque de confusion, car le point de mesure et la résistance d'achèvement sont identifiés dans le TEDS - Acquisition précise grâce à la très faible plage de tension d'entrée - Tension d'excitation réglable de 1 à 10 V - Haute résistance aux interférences grâce au principe de mesure ratiométrique et au filtre logiciel configurable Description Les modules de mesure de jauges de contrainte de la série STG6 ECAT permettent des mesures de jauges de contrainte multicanaux dans des conditions exigeantes. Grâce à leur boîtier compact et robuste, ils peuvent être utilisés de manière décentralisée. Jusqu'à 100 modules de mesure peuvent être mis en cascade électriquement et mécaniquement, ce qui permet de tester facilement même des objets de grande taille avec de nombreux points de mesure. Grâce à la plage étendue de l'excitation de 1 à 10 V, le STG6 pro BS20 convient à de nombreuses applications. En outre, grâce à la sélection automatique de la plage de tension d'entrée et au très bon rapport signal/bruit, des signaux de mesure extrêmement petits peuvent être acquis avec précision.
