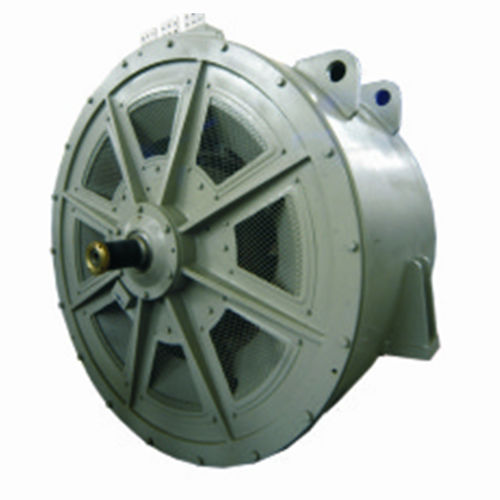

Générateur synchrone TQFR3000

triphasé

Nom du produit Générateur principal TQFR3000 Volume （length*width*height：cm）1179.5*1700*1620 Weight（kg）4985 Puissance nominale de sortie3000kVA Tension nominale de fonctionnement438/613V Courant nominal3936/2805A Vitesse de rotation nominale1100r/min Vitesse de rotation maximale Couple nominal Le couple de démarrage n'est pas inférieur à Classe d'isolation du moteur H La génératrice TQFR3000 a été la première génératrice principale de traction fabriquée par notre compagnie et a été appliquée à un moteur diesel à vitesse moyenne pour alimenter le moteur de traction de la locomotive. Elle est principalement utilisée par les anciennes locomotives diesel DF et DF4. Le générateur de série a été exporté en Ouzbékistan, au Kazakhstan, en Corée du Nord, etc. Caractéristiques techniques 1.Structure du moteur : Générateur synchrone triphasé à pôles saillants avec structure horizontale à palier simple, le roulement à rouleaux cylindriques E32626QTY à une rangée est installé en bout d'arbre avec un cône d'extension 1:10 pour faciliter la transmission et l'autre extrémité est reliée au moteur diesel par accouplement flexible. 2. Méthode de ventilation : Il adopte une auto-ventilation radiale de protection avec entrée d'air de refroidissement par l'entrée d'air du couvercle d'extrémité, soufflé par un ventilateur de type scoop installé aux deux extrémités du rotor, soufflé par un ventilateur de type scoop installé aux deux extrémités du rotor et évacué par deux rangées de sorties d'air en dessous et au-dessus du châssis. 3. Excitation : excitation de la brosse avec excitation à travers le porte-balais et la bague collectrice. Avantage technique 1. Pour l'alimentation en puissance de traction d'une locomotive diesel à moteur diesel à vitesse moyenne 2. Grande puissance 3. Haute tension 4. Rapport de tension large 5. Classe d'isolation élevée 6. Performance stable
