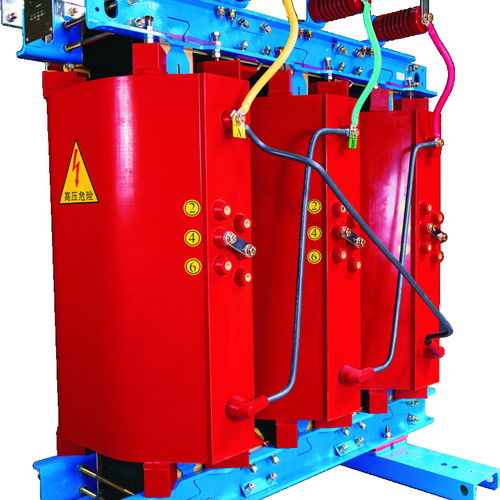

Transformateur sec SCB series

de puissancepour réseau électriqueen résine époxy

Série ModelSCB Paramètre de base bobinage HT bobinage BT bobinage BT " Classé capacity（kVA）"30～400030～4000 " Noté de travail voltage（kV）"6～350.4～35 " Court-circuit impedance（%）"4/6/8 " Frequency（Hz) "50/60 " Mode de refroidissement "AN ou AN/AF " Classe d'isolation "F/H " Poids kg "360～8000 " Caractéristique""1.bobine adopte la coulée de résine époxy avec une propriété de résistance à la flamme qui atteint la norme V0. Il possède des caractéristiques de résistance à la flamme, d'absence d'accumulation de poussière, de bonne résistance à l'humidité, de bonne résistance chimique, de haute résistance mécanique et de forte capacité de résistance aux courts-circuits. 2.La bobine haute tension à structure segmentée en couches, la bobine basse tension à enroulement de type feuille et le procédé de coulée avancé peuvent réduire considérablement la tension entre les couches et la décharge partielle et augmenter la résistance aux courts-circuits soudains. 3.Le conduit d'air de la bobine basse tension est cellulaire, distribué uniformément le long de la circonférence. La dissipation de la chaleur du serpentin est uniforme, avec un bon effet de dissipation de la chaleur. Pendant ce temps, élargissez le conduit entre la bobine basse tension et le noyau de fer, et entre la bobine haute tension et la bobine basse tension, ce qui est également bon pour la dissipation de la chaleur. 4.Effectuer le coulage sous vide sur les bobines haute tension et basse tension, et adopter le procédé de haute tension debout après le coulage pour rendre la résine injectée plus compacte, ce qui peut éliminer complètement les bulles résiduelles dans les bobines pour assurer une décharge partielle de chaque produit est inférieure à 5pC " Application appliquée au réseau électrique de 35kV et inférieur à 35kV réseau urbain et réseau rural. " Expérience d'exploitation "22 ans CertificationPCCC certification d'économie d'énergie pour les produits à faible consommation d'énergie
