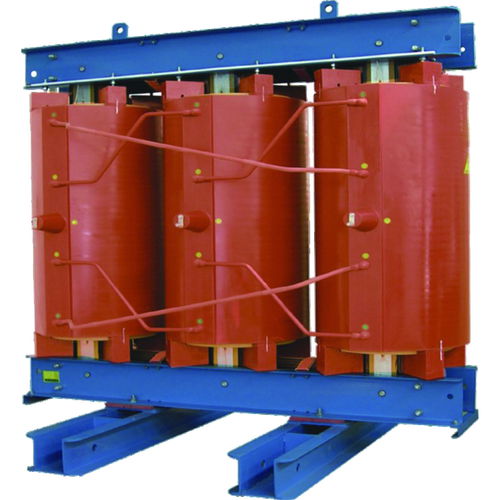

Transformateur sec

pour applications ferroviairescompacten résine époxy

Série ModelZQSCB Paramètre de base bobinage HT bobinage BT bobinage BT " Classé capacity（kVA）"1000～40001000～4000 " Conforme à la norme voltage（kV）"10～352×1.8 " Court-circuit impedance（%）"Par impédance 8%，Half par impédance 6%" " Frequency（Hz) "50 " Mode de refroidissement "AN ou AN/AF " Classe d'isolation "H " Poids kg "750～8100 " Caractéristique""1.bobine adopte la coulée de résine époxy avec une résistance à la flamme atteignant la norme V0, ayant des caractéristiques de résistance à la flamme, d'absence d'accumulation de poussière, de bonne résistance à l'humidité, de bonne résistance chimique, de haute résistance mécanique et de forte capacité anti-court circuit. 2.Le transformateur est adaptable aux fluctuations fréquentes de tension et de charge de l'alimentation électrique des chemins de fer, et a une bonne tolérance au shunt DC généré par le dispositif convertisseur 3.Effectuer la coulée sous vide sur les bobines haute tension et basse tension, et appliquer le processus d'arrêt haute tension après la coulée. Rendre la résine coulée plus compacte et éliminer suffisamment les bulles résiduelles dans le serpentin pour s'assurer que la décharge partielle de chaque ensemble de produit est inférieure à 5pC. 4.Si la structure intégrée est de type pyknic et que le centre de gravité est plus bas, elle peut réduire le bruit ; le noyau en fer adopte des tôles d'acier au silicone à grains orientés laminées à froid de haute qualité de 0,27 mm, avec des caractéristiques de largeur de tôle bien répartie, sans onde et à faible perte unitaire. 5.Le conduit d'air du serpentin basse tension est de type nid d'abeille, distribué uniformément le long de la circonférence, et le serpentin a une bonne dissipation de la chaleur Principales réalisations : ZQSCB-1600/10 14 ensembles de produits ont été appliqués dans le système de traction pour le projet de magnétophone à vitesse moyenne et basse de Changsha." " Expérience d'exploitation "22
