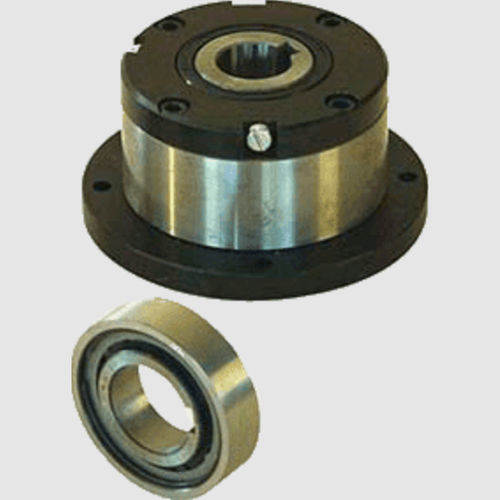

Roue libre à rouleaux A series

paliercommande d'avanceantidévireur

Les types AA, AEF, ANF et ANR sont des embrayages à rampe à rouleaux, à couple élevé, pour des applications à l’intérieur de systèmes de lubrification enfermés. Ils sont principalement utilisés pour des applications de commande d’'indexage, à dépassement et anti-retour en fonction du type. Ces embrayages n’ont pas de roulements intégrés, et par conséquent un support de roulement externe est nécessaire, afin d’aligner avec précision les bagues intérieure et extérieure pour un bon fonctionnement de la roue libre. Embrayages série AA Sur les embrayages de la série AA, le couple est transmis de l'arbre à la bague intérieure par une clavette standard, et de la bague extérieure à la pièce de raccordement par des vis de haute résistance. La bague extérieure a les mêmes dimensions que la série d'embrayages AGF, et il est donc possible, lorsqu’utilisé comme anti-dévireur, d'avoir la flasque F4 de cette série afin de fournir une unité entièrement étanche. L'ajustement pour le centrage de la bague extérieure devrait être à la tolérance H7. Embrayages série AEF Sur les embrayages de la série AEF, le couple est transmis de l'arbre à la bague intérieure par une clavette standard, et de la bague extérieure à la pièce de raccordement par deux clavettes montées sur la bague, séparées de 180˚. L'alésage correspondant pour la bague extérieure doit être à la tolérance K7. Si un carter de tolérance R6 est utilisé, les clavettes aux extrémités peuvent être omises. Les embrayages série ANF et ANR sont des embrayages à rampe à rouleaux, à couple élevé, pour applications à l’intérieur de systèmes de lubrification enfermés.
