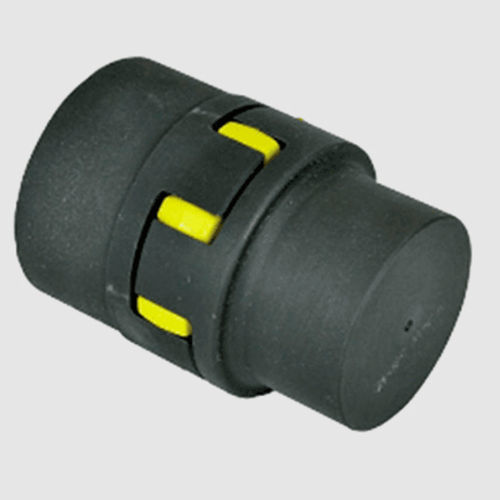

Accouplement à liaison élastomère GE series

à engrenagepour transmissionpour arbre de transmission

Ces accouplements conviennent à la fois aux applications d'arbres horizontaux et verticaux, en fournissant une transmission de puissance positive et absorbant les charges de torsion, de vibration et d'impact. L'anneau élastomère standard est en caoutchouc thermoplastique noir de dureté de 94 shore A, sélectionné pour sa résistance à l'usure, à l'huile, aux produits chimiques, à l'ozone et à l'hydrolyse, le rendant adéquat aux climats tropicaux. Les accouplements standards peuvent fonctionner dans des environnements à température allant de -40° C à +125° C et peuvent résister à une température de + 150° C pour de courtes périodes. Les dents de la bague d'engrenage sont d'une forme involutive pour éviter de fortes concentrations de contraintes sur des surfaces réduites et couronnées, afin d’éviter une pression sur le bord des dents. Les ouvertures circulaires sur chaque moyeu sont usinées avec précision pour assurer une transmission de couple positive avec un minimum de jeu. Pour une rigidité en torsion accrue, deux bagues d'engrenages alternatives sont disponibles, toutes deux d’une dureté de 96 Shore A. Un élément en caoutchouc thermoplastique rouge et un élément en polyuréthane jaune recommandé pour des moyeux en aluminium. Les accouplements pré-alésés GE sont fabriqués en deux matériaux : en fonte de grade 250 pour des applications industrielles normales et en aluminium, lorsque poids et inerties doivent être réduits au minimum. Deux styles de moyeux sont offerts : le style 'A' avec un diamètre de moyeu plus petit que le diamètre de la bride afin de minimiser le poids ; et le style 'B' avec un diamètre de moyeu identique au diamètre de la bride,
