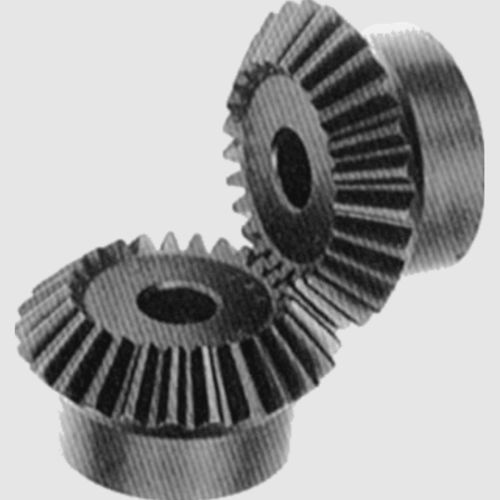

Engrenage conique M series

à denture droiteà moyeupour transmission

Les engrenages coniques et coniques droits sont fabriqués suivant le système de Gleason, en aciers à moyen carbone. Ils permettent des transmissions à angle droit, simples, avec des rapports de réduction allant jusqu'à 4:1, dans des pas impérial (DP) et métrique (module). Tous les engrenages peuvent être trempés par induction ou trempés à la flamme pour une durée de vie plus longue sous des conditions difficiles. Engrenages coniques et coniques droits Les engrenages coniques et coniques droits sont utilisés pour transmettre une puissance entre des arbres qui se coupent à 90°, pour des applications à faible vitesse et à couple élevé, où la vitesse périphérique ne dépasse pas 5 m/sec. Tous les engrenages Cross+Morse sont taillés au système de Gleason pour assurer une résistance équivalente entre les pignons et les engrenages. Deux séries d'engrenages sont proposées: -La gamme originale Cross+Morse d’engrenages standards coniques et coniques droits, aux dimensions impériales, de pas de 16DP à 5DP, stockés pré-alésés avec possibilité d’usinage (alésage, clavette et trempe par induction). Lorsqu'il est correctement aligné, un set d’engrenages coniques avec une lubrification à l'huile peut fonctionner avec une efficacité de transmission allant jusqu'à 98 %. - La gamme métrique, nettement améliorée, avec des engrenages de pas de module 1 à module 5, offre un large éventail de choix. Tous les engrenages sont fabriqués en aciers à moyen carbone pour une résistance et une durabilité élevées et peuvent être alésés, clavetés et trempés (trempe par induction ou trempe à la flamme) pour des applications plus difficiles.
