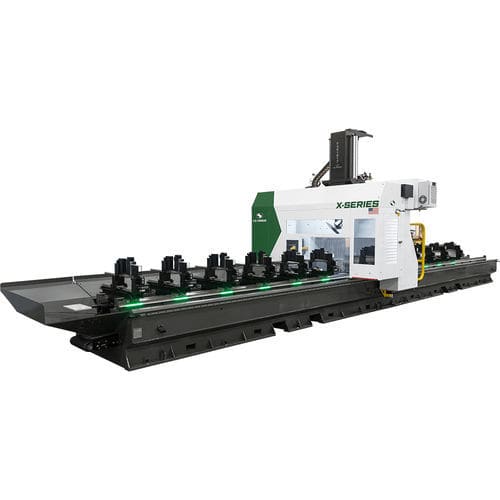

Centre d'usinage CNC 5 axes X-Series
verticalà portiqueà double colonne

centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Structure
à portique, à double colonne
Matière usinée
pour aluminium, pour PVC
Nez de broche
HSK F63
Nombre d'outils
12 outils
Fonction associée
de fraisage, de taraudage, de perçage
Applications
pour travaux lourds, pour usinage de barres
Autres caractéristiques
à grande vitesse, rigide
Course X

4 191 mm, 7 391 mm, 10 185 mm, 13 385 mm, 16 586 mm
(165 in, 290,98 in, 400,98 in, 526,97 in, 652,99 in)

Course Y

54 in

Course Z

29 in

Vitesse de rotation

2 000 rpm
(12 566 rad.min-1)

Puissance

18 kW, 25 kW
(24,47 hp, 33,99 hp)

Longueur hors tout

7 874 mm, 14 402 mm, 15 697 mm, 22 250 mm, 23 546 mm
(310 in, 567 in, 618 in, 876 in, 927 in)

Largeur hors tout

3 200 mm
(126 in)

Hauteur totale

3 530 mm
(139 in)

Description

Le C.R. Onsrud X-Series est un centre d'usinage de profilés CNC de qualité industrielle conçu pour le fraisage, le perçage, le taraudage et le sciage à grande vitesse sur six côtés de l'aluminium, du PVC, du plastique renforcé de fibre de verre, des barres d'alliage, des extrusions et des pultrusions. De sa base en acier robuste à sa capacité de lame de scie de 400 mm, cette machine a été conçue et fabriquée pour fournir aux clients une plate-forme de traitement de l'extrusion qui est puissante, fiable et facile à utiliser. La série X est équipée en standard du système de serrage Extrusion-Grip de C.R. Onsrud, qui consiste en de multiples étaux à serrage automatique pouvant être déplacés sur toute la longueur de la machine. Ce système de fixation unique offre un maintien maximal avec un encombrement minimal pour optimiser le dégagement de la broche et permettre aux copeaux, débris et chutes de tomber en dessous de la zone d'usinage et loin de la broche. La série X est équipée en standard d'un châssis en acier F.E.A., d'un système de convoyage des copeaux intégré, d'un système de commande 5 axes FANUC et d'un portique mobile à deux colonnes entièrement fermé pour un usinage rigide, le confinement des copeaux et la sécurité de l'opérateur. Si vous êtes à la recherche d'une machine de traitement d'extrusion fiable et à grande vitesse, capable de traiter des travaux à mélange élevé ou à forte production, cette machine est faite pour vous. Broche : Standard - 17HP 24,000 rpm En option - 24HP Commande : Standard - FANUC 30i Gestion des outils : Standard - 12 Pos. Rotatif Manipulation de la ferraille : Standard - bac à copeaux Option - convoyeur Manutention des matériaux : Pinces à positionnement manuel Articles en option : Pinces positionnées sur portique Capacité d'agrégat lame de scie de 400 mm Mesure automatique de l'outil Retour d'information sur l'échelle Automatisation du robot

---
