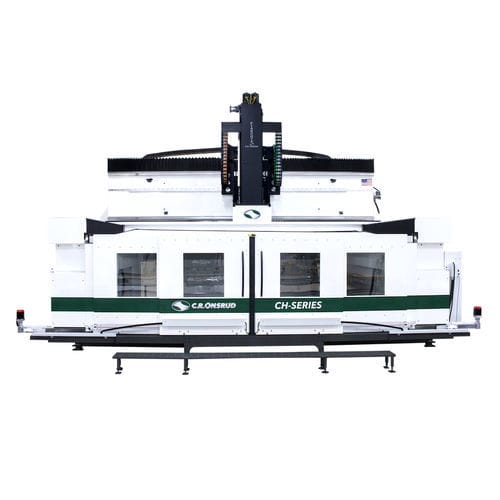

Centre d'usinage CNC 5 axes CH
verticalHSK F6315 outils

centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Nez de broche
HSK F63
Nombre d'outils
15 outils
Autres caractéristiques
compact, de haute précision, haute rigidité, haute puissance, avec changeur automatique d'outils
Course X

91 in

Course Y

150 in

Course Z

53 in

Vitesse de rotation

24 000 rpm
(150 796 rad.min-1)

Puissance

15 ch
(15 hp)

Description

Le centre d'usinage CNC Compact High Rail, ou Série CH pour faire court, est basé sur une lourde base en acier (à parois épaisses) d'une seule pièce, avec des renforts internes en acier, formant ainsi un banc de machine conçu pour supporter les poids extrêmes des gros blocs de matériaux que vous lui enverrez. Le pont mobile massif fournit un espacement de plus d'un mètre entre les paliers, ce qui offre un effet de levier important sur la pièce. Enjambant les murs de support stationnaires (et soutenus par de l'acier de forte épaisseur), les mécanismes d'entraînement à double vis à billes assurent un mouvement fluide, rapide, précis et sans jeu du pont. Toute l'électronique et les entraînements mécaniques sont situés complètement à l'extérieur de l'enveloppe d'usinage pour éviter toute contamination potentielle associée à l'usinage humide ou sec. L'ajout de passerelles périmétriques internes et de soufflets de toit rétractables en option permet de faciliter le chargement des matériaux et le déchargement des pièces. La nouvelle conception se traduit par une enveloppe de coupe plus spacieuse - plus de puissance, de rigidité et de précision - et la possibilité d'usiner des blocs ou des plaques de grande taille dans une enceinte. La nouvelle série CH 5 axes de C.R. Onsrud est une machine CNC sérieuse pour des applications de fabrication sérieuses. CARACTÉRISTIQUES STANDARD broche à 4 pôles, réversible, 22 000 tr/min à couple élevé Cône de broche HSK-63F et porte-outils, avec capacité de pince de serrage de 1 pouce (25 mm) Plus de 24 pouces d'espace libre sur l'axe Z et 29 pouces de course sur l'axe Z en standard L'analyse par éléments finis est largement utilisée dans le processus d'ingénierie Base de la machine en acier monobloc, traitée thermiquement, détendue et normalisée Pont fixe et colonnes en fonte, augmentant le poids, la masse et la rigidité

---
