Système de placement

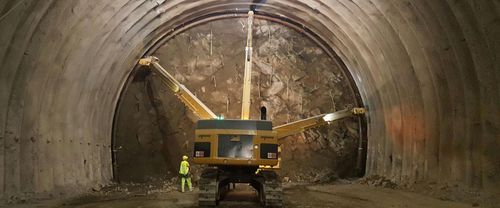

Le soutien primaire immédiat et efficace des excavations à ciel ouvert, utilisant des excavateurs dans les sols meubles et des foreuses et des explosifs dans les roches dures, est une préoccupation vitale pour la sécurité des travailleurs et la gestion des déformations du sol. Le dernier développement du système de support d'arche tubulaire permet l'installation automatique des éléments et ajoute une sécurité accrue pour les travailleurs aux économies réalisées. Robot radiocommandé EKIP 21-04 conçu et fabriqué par CP-Technology L'arc tubulaire en acier semi-automatique innovant développé par Maccaferri Tunneling améliore la sécurité en introduisant une procédure d'installation semi-automatique. Les nervures tubulaires sont assemblées en usine et livrées sur le chantier dans une configuration pliée. Elles sont ensuite transportées par un transporteur spécial radiocommandé équipé d'un manipulateur à trois bras EKIP 21-04 (conçu et fabriqué par CP-Technology) jusqu'au front du tunnel où elles sont soulevées en position et ouvertes automatiquement. Le bras central du transporteur s'occupe du positionnement de la section de voûte de la nervure tubulaire en acier, tandis que les deux bras latéraux s'occupent de la manipulation des sections de piliers. Les éléments de contreventement entre chaque nervure tubulaire en acier sont préinstallés en usine. Le manipulateur spécial tire la nervure tubulaire en acier vers celle qui a été installée précédemment. Cette procédure engage les éléments de contreventement entre les nervures en acier tubulaire adjacentes, les bloquant ensemble à l'espacement approprié. L'étape suivante consiste à positionner chaque pied de la nervure en acier tubulaire au niveau du sol. L'opération finale pour une meilleure résistance consiste à remplir la nervure d'acier avec du béton.
