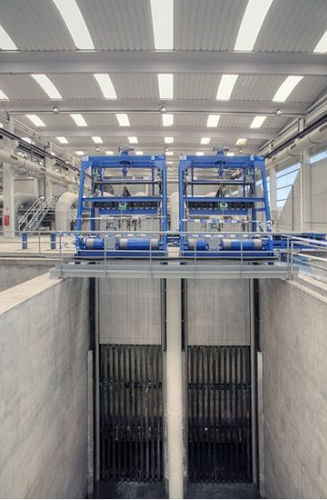

Dégrilleur à barreaux

pour le traitement des eaux uséesprimaire

Il s'agit d'un dégrilleur à câble longitudinal. Il est idéal pour les grandes hauteurs d'eau ou les puits profonds, sans restriction sur la hauteur de décharge ou la largeur du canal. Le nettoyage est effectué frontalement à l'aide d'un râteau qui se déplace le long d'un guide fixe sur le cadre. Il est entraîné par des câbles. Les barres de tamisage, fabriquées en acier au carbone, sont grenaillées avec des particules métalliques, selon la norme SA 2 1/2 de la Swedish Standards Organisation, puis recouvertes d'une peinture anticorrosion. Ils peuvent également être fabriqués en acier inoxydable galvanisé. L'unité d'entraînement comprend un arbre en acier inoxydable monté sur roulements et un motoréducteur à arbre creux. Transmission par câbles et tambours d'enroulement situés sur l'arbre d'entraînement. Câbles guidés par des poulies de guidage. Moteurs électriques asynchrones triphasés avec protection IP-55. Châssis monobloc en profilés d'acier avec cadre d'ancrage au bâtiment. Grattoir de nettoyage du râteau revêtu de plastique. Bras de raclage oscillants avec action amortie. Barres inclinées à 85º à partir du bas. Écran composé de modules de barres indépendants. Râteau oscillant à dents pour le nettoyage des barres. Râteau articulé sur chariot à rouleaux qui se déplace verticalement à l'aide de câbles (2), le long du guide du cadre. Le râteau est entraîné par un motoréducteur et un axe qui permet de faire varier la distance de la poulie de guidage.
