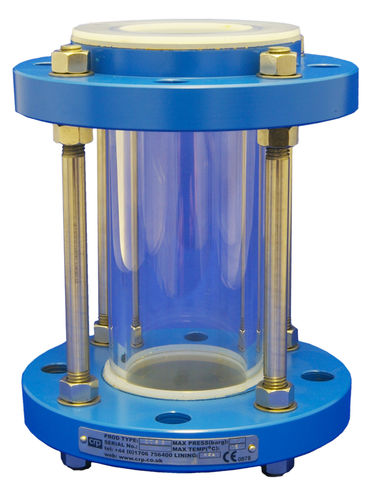

Hublot d'observation à bride

en acier au carboneen verre borosilicaté

Les voyants tubulaires revêtus de PFA de CRP offrent les niveaux les plus élevés de visualisation des processus, avec une vue à 360 degrés à travers un tube en verre borosilicate transparent. Avec une épaisseur de 0,35″, le verre a une paroi épaisse et peut être utilisé dans des processus corrosifs jusqu'à 145 PSI et 302°F, en fonction de l'alésage nominal. Des revêtements en HiPerFlon PFA se trouvent aux extrémités des brides des voyants, qui sont fabriquées en acier au carbone et recouvertes d'un apprêt époxy bleu. Les brides peuvent être fournies pour ASME 150 ou DIN PN10 et PN16. Le choix des matériaux permet au voyant d'offrir une longue durée de vie, pour le transport de fluides très corrosifs tels que les acides. Nous pouvons fournir le voyant avec un revêtement interne en FEP, ce qui permet de protéger le verre contre les attaques de produits corrosifs tels que l'acide fluorhydrique ou la soude caustique. Nous recommandons que tous nos voyants soient fournis avec une protection extérieure en acrylique, afin d'éviter tout dommage mécanique du verre dû à des éléments extérieurs. La longueur standard de notre voyant est équivalente à celle de l'Atomac AKH2 et est connue sous le nom de voyant tubulaire CTSG. Cependant, nous pouvons fournir toutes les tailles de hublots, qu'ils soient plus courts ou plus longs, jusqu'à 59″, ces derniers étant connus sous le nom de hublots tubulaires DTSG. Les dimensions ci-dessous correspondent au voyant tubulaire standard CTSG, disponible pour les brides ASME 150 et DIN PN10/16 selon la norme EN558-1 (série 1).
