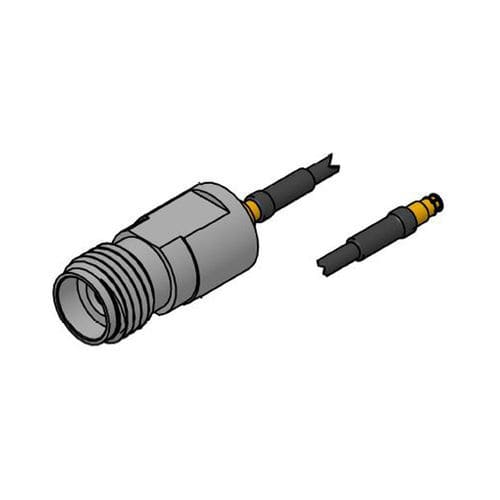

Assemblage de câbles RF 2-S1A-D1A-16-L

Finition, contacts - Plaqué or selon MIL-G-45204, Type I, Grade C, Classe 1, sur plaque de nickel selon SAE AMS-QQ-N-290 Matériaux, contacts extérieurs - cuivre au béryllium selon ASTM B196 et ou/ASTM B197 Matériaux, ressorts - Acier inoxydable 17-7 selon ASTM A313-95A Finition, corps - Plaqué or selon MIL-G-45204, type I, grade C, classe 1, sur plaque de nickel selon SAE AMS-QQ-N-290 Matériaux, contacts centraux - Cuivre au béryllium selon ASTM B196 et ou/ASTM B197 Impédance - 50 Ω Matériaux, isolants - PTFE Fluorocarbone selon ASTM D1710, Polyamide-imide selon ASTM D5204 Gamme de fréquences - DC à 60 GHz typ. Matériaux, corps - Cuivre au béryllium selon ASTM B196 et ou/ASTM B197 Type de produit - Assemblages Désalignement axial toléré - 0,007 (affleurant à 0,007 du plan de référence) Désalignement radial toléré - ± 0,005 Force typique pour engager / désengager le FD - 65 lb / 2,2 lb Force typique pour engager / désengager SB - 20 lb / 15 lb ROS - 1,10:1 à 26,5 GHz1,25:1 à 65 GHz Résistance de contact - Conducteur intérieur - 6 mΩ Résistance de contact - Conducteur extérieur - 2 mΩ Résistance d'isolation - 3500 mégohms minimum DWV au niveau de la mer - 250 Vrms Fuite RF - -80 dB à 3 GHz, -65 dB à 26,5 GHz Perte d'insertion - 0,03 √f (GHz) Conçu pour s'adapter au désalignement radial et axial avec un changement négligeable de la tension d'onde stationnaire (VSWR) Conforme à toutes les spécifications de performance MIL-STD Un espacement centre à centre de 0,070 pouce et un espacement carte à carte de 0,090 pouce sont disponibles pour augmenter la densité des boîtiers Fréquence de DC à 100 GHz
