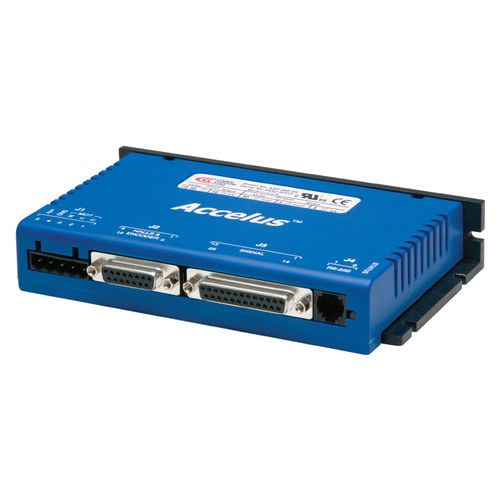

Servo-amplificateur DC Accelus ASP series

numériqueRS-232haute performance

L'ASP permet une commande haute performance des moteurs sans balais et à balais dans un panneau. Une version sur carte est également disponible. Les modes couple et vitesse sont complétés par le mode position pas à pas/direction. La rétroaction est assurée par un encodeur incrémental et des halls numériques. Spécifications COURANT CONTINU 6A ACTUALITÉS 18A TENSION D'ALIMENTATION 20-180 VDC DIMENSIONS 168 x 99 x 31 mm ENTRÉES NUMÉRIQUES 6 SORTIES NUMÉRIQUES 2 FEEDBACK Salles numériques, incrémentielles INTERFACE DE COMMANDE Analogique, Pas/Direction, PWM ENVIRONNEMENT Commercial Modes de contrôle - Engrenage, position, vitesse, couple Interface de commande - Commandes de stepper - Commande de vitesse/couple ±10V - Commande de vitesse/couple PWM - Encodeur principal [Gearing] Communications - RS232 Retour d'information - Encodeur numérique Quad A/B - Salles numériques I/O - Numérique - 6 entrées, 2 sorties Dimensions : mm [in] - 168 x 99 x 31 [6,6 x 3,9 x 1,2] DESCRIPTION Accelus est un servoamplificateur 100% numérique dans un boîtier à monter sur panneau avec une famille d'options de puissance jusqu'à 12A en continu et 36A en pointe. Cette nouvelle série offre une commutation sinusoïdale des moteurs sans balais en mode couple, vitesse ou position et une configuration rapide et facile grâce au logiciel CME 2™. Le logiciel CME 2™ communique avec Accelus par une liaison RS-232 pour une configuration complète de l'amplificateur. Les algorithmes d'auto-phasage et d'auto-tuning de CME 2™ réduisent les temps de configuration pour une mise en service rapide du système et éliminent le "re-wire and try" si courant dans les installations de moteurs sans balais. CME 2™ automatise le réglage de la boucle de courant, ainsi que la mise en phase du moteur, du Hall et du codeur. Un oscilloscope puissant et un générateur de signaux affichent les performances de l'amplificateur pour un réglage fin par la suite. Les paramètres de commande de l'amplificateur sont enregistrés dans une mémoire flash non volatile.
