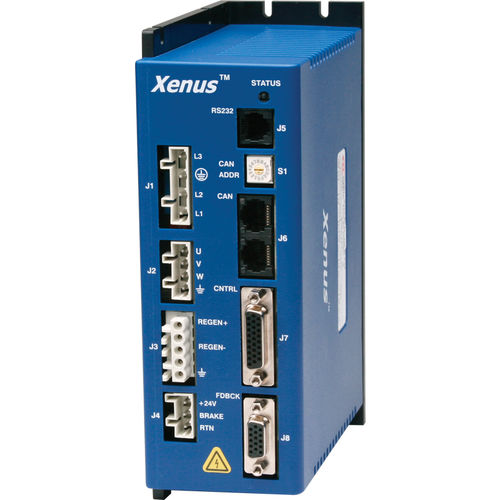

Servo-variateur AC Xenus XTL series

numériqueRS-232CANopen

Le panneau XTL est un ensemble fonctionnant sur secteur et délivrant une puissance allant jusqu'à 6 kW. Une entrée de +24 Vdc alimente des circuits de contrôle assurant un fonctionnement continu. Les interfaces de contrôle comprennent des commandes CANopen ainsi que des commandes analogiques traditionnelles. Le retour d'information du codeur incrémental est standard avec des interfaces optionnelles de résolveur et de codeur analogique. Spécifications COURANT CONTINU 6A ACTUALITÉS 18A TENSION D'ALIMENTATION 100-240 VAC DIMENSIONS 191 x 140 x 64 mm ENTRÉES NUMÉRIQUES 12 SORTIES NUMÉRIQUES 4 FEEDBACK Incrémental, salles numériques, encodeur auxiliaire/ sortie d'encodeur INTERFACE DE COMMANDE Étape/direction, analogique, PWM ENVIRONNEMENT Commercial Ensemble de fonctionnalités avancées d'AFS - BiSS-C Codeur unidirectionnel - Filtres 32 bits à virgule flottante - Plusieurs filtres avancés - Outils d'analyse de fréquence Modes de contrôle - Indexateur rapide, Point à Point, PVT, CSP - Caméra, engrenage, position, vitesse, couple Interface de commande - CANopen - ASCII Serial Binary and discrete I/O - Commandes de stepper Sélectionnable en mode simple ou différentiel - ±10V Commande de position/vitesse/couple - PWM Commande de vitesse/couple - Encodeur principal (Gearing/Camming) Communications - CANopen DS-402 - RS232 Retour d'information - Encodeur numérique quadruple A/B/X - Codeur absolu BiSS - Codeur analogique Sin/Cos - Encodeur secondaire / sortie émulée de l'encodeur - Salles numériques I/O - Numérique - 12 entrées, 4 sorties Accessoires - Résistances régénératives externes - Filtre de bord externe Dimensions : en [mm] - 7,6 x 5,6 x 2,6 [192 x 142 x 65] DESCRIPTION REV 02 sous le numéro de modèle sur l'étiquette indique Xenus XTL avec l'ensemble des fonctionnalités avancées.
