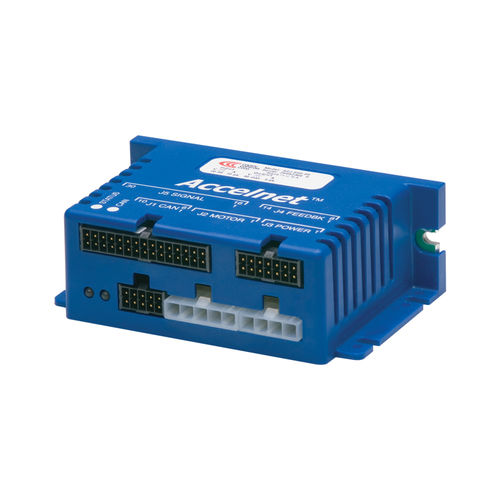

Servo-variateur DC Accelnet ACJ series

numériqueRS-232CANopen

Accelnet Micro Panel est un servomoteur compact alimenté en courant continu pour le contrôle de la position, de la vitesse et du couple des moteurs AC sans balais et DC à balais. Il peut fonctionner sur un réseau de contrôle distribué, en tant que variateur d'indexation autonome ou avec des contrôleurs de mouvement externes. Le retour d'information standard est un codeur numérique quad A/B et deux versions sont disponibles pour prendre en charge les résolveurs sans balais (-R) ou les codeurs sin/cos analogiques (-S). Spécifications COURANT CONTINU 3A ACTUALITÉS 9A TENSION D'ALIMENTATION 20-55 VDC DIMENSIONS 97 x 64 x 33 mm ENTRÉES NUMÉRIQUES 9 SORTIES NUMÉRIQUES 4 FEEDBACK Incrémental, salles numériques, encodeur auxiliaire/ sortie d'encodeur INTERFACE DE COMMANDE Étape/direction, analogique, PWM ENVIRONNEMENT Commercial Versions de retour d'information - Sin/Cos analogique - Quad A/B numérique Modes de contrôle - Indexeur, point à point, PVT - Caméra, engrenage, position, vitesse, couple Interface de commande - CANopen - ASCII et E/S discrètes - Commandes de stepper - Commande de position/vitesse/couple ±10V - Commande PWM de position*/vitesse/couple - Encodeur principal (Gearing/Camming) Communications - CANopen - RS-232 Retour d'information - Encodeur numérique Quad A/B - Encodeur secondaire / sortie émulée de l'encodeur - Résolveur sans brosse (versions -R) - Codeur analogique sin/cos (versions -S) - Salles numériques I/O - Numérique - 9 entrées, 4 sorties Dimensions : mm [in] - 97 x 64 x 33 [3,8 x 2,5 x 1,3] Le mode d'indexation permet un fonctionnement simplifié avec les API qui utilisent des sorties pour sélectionner et lancer des index et des entrées pour relire l'état du lecteur. En outre, un API peut envoyer des données ASCII qui peuvent modifier les profils de mouvement de sorte qu'un index puisse effectuer divers mouvements en fonction des besoins de la machine.
