Contrôleur moteur DC Stepnet STL series

pas à pasnumériqueCANopen

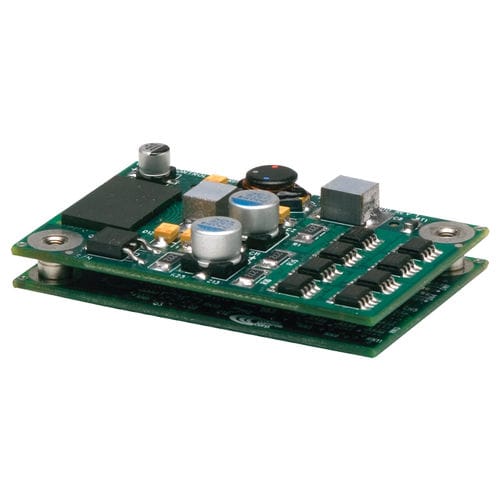

Le STL Stepnet Micro Module est un lecteur de moteur pas à pas dans un boîtier de montage sur carte PC de 4 pouces² qui combine la mise en réseau CANopen avec un contrôle 100% numérique des moteurs pas à pas. La puissance de sortie est compatible avec la plupart des moteurs pas à pas de taille NEMA 17 et 23. Son faible encombrement est bien adapté à l'instrumentation de bureau et permet de combiner l'entraînement du moteur, l'interface, l'alimentation et les circuits de commande sur une seule carte PC. Le Stepnet Micro Module peut également fonctionner comme un pilote autonome prenant des commandes de position incrémentales des contrôleurs de moteurs pas à pas au format Step/Direction ou CU/CD, ainsi que des commandes A/B en quadrature d'un encodeur maître. Le rapport entre la position du moteur pas à pas et la position du moteur est programmable pour les engrenages électroniques. Spécifications COURANT CONTINU 3A ACTUALITÉS 4A TENSION D'ALIMENTATION 20-55 VDC DIMENSIONS 64 x 41 x 16 mm ENTRÉES NUMÉRIQUES 12 SORTIES NUMÉRIQUES 4 FEEDBACK Incrémentale INTERFACE DE COMMANDE Étape/direction, PWM ENVIRONNEMENT Commercial Modes de contrôle - Indexeur, point à point, PVT - Caméras, engrenages - Position, vitesse, couple [Mode d'asservissement] - Position (Microstepping) Interface de commande - CANopen - ASCII et E/S discrètes - Commandes de stepper - Commande de vitesse/couple PWM - Encodeur principal [Gearing/Camming] Communications - CANopen - RS-232 Retour d'information - Encodeur numérique Quad A/B I/O - Numérique - 12 entrées, 4 sorties Dimensions : mm [in] - 64 x 41 x16 [2,5 x 1,6 x 0,6] description Le Stepnet Micro Module est un pilote de moteur pas à pas dans un boîtier de montage sur carte de 4 pouces2 qui combine la mise en réseau CANopen avec un contrôle 100% numérique des moteurs pas à pas. La puissance de sortie est compatible avec la plupart des moteurs pas à pas de taille NEMA 17 et 23.
