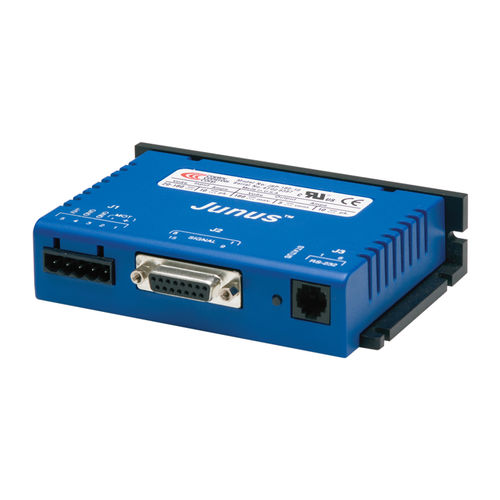

Servo-amplificateur DC Junus JSP series

numériqueRS-232à contrôle de couple

Le panneau JSP contrôle les moteurs à balais en mode couple et en mode vitesse. Le JSP accepte à la fois les commandes analogiques et PWM. Le retour de vitesse sans capteur est dérivé de la FEM arrière du moteur. Spécifications COURANT CONTINU 5A ACTUALITÉS 10A TENSION D'ALIMENTATION 20-90 VDC DIMENSIONS 130 x 82 x 31 mm ENTRÉES NUMÉRIQUES 5 SORTIES NUMÉRIQUES 1 FEEDBACK Back-EMF INTERFACE DE COMMANDE Analogique, PWM ENVIRONNEMENT Commercial Modes de contrôle - Vitesse, couple Interface de commande - Commande de vitesse/couple ±10V - Commande de vitesse/couple PWM Communications - RS232 Retour d'information - FEM arrière (mode vitesse) I/O - Numérique - 5 entrées, 1 sortie Dimensions : mm [in] - 130 x 82 x 31 [5,1 x 3,2 x 1,2] DESCRIPTION Le servoamplificateur numérique Junus™ permet un contrôle numérique à 100 % des moteurs à balais en courant continu dans un boîtier à monter sur panneau avec des options d'alimentation à ±15 Adc en continu et ±30 Adc en crête de +20 Vdc à +180 Vdc. Le fonctionnement en mode couple fonctionne avec les régulateurs à boucle de position les plus courants qui utilisent des filtres PID pour fermer une boucle de position. Le contrôle de vitesse sans capteur fonctionne avec les contrôleurs de boucle de position qui ne produisent qu'un signal d'erreur de position, comme les PLC. La configuration est rapide et automatisée par le logiciel CME 2™ fonctionnant sous Windows®. CME 2™ communique avec Junus™ via une liaison RS-232 pour la configuration complète de l'amplificateur. Les algorithmes de réglage automatique de CME 2™ réduisent les temps de mise en service pour une mise en service rapide du système en automatisant le réglage du courant et de la boucle de vitesse. Un oscilloscope puissant et un générateur de signaux affichent les performances de l'amplificateur pour un réglage fin par la suite. Les paramètres de commande de l'amplificateur sont enregistrés dans une mémoire flash non volatile. Les OEM peuvent inventorier une pièce et configurer les amplificateurs sur place pour chaque axe d'une machine.
