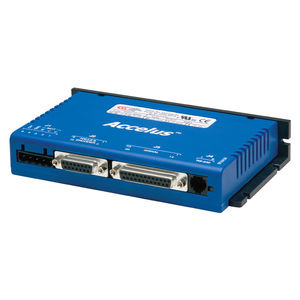

Servo-amplificateur DC Accelus ASC series

brushlesspas à pasnumérique

L'ASC permet une commande performante des moteurs sans balais et des moteurs à balais dans une carte économique. Une version montée sur panneau est également disponible. Les modes couple et vitesse sont complétés par le mode position pas à pas/direction. La rétroaction est assurée par un encodeur incrémental et des halls numériques. Spécifications COURANT CONTINU 6A ACTUALITÉS 18A TENSION D'ALIMENTATION 20-55 VDC DIMENSIONS 154.2 X 89,1 X 29,1 mm ENTRÉES NUMÉRIQUES 6 SORTIES NUMÉRIQUES 2 FEEDBACK Salles numériques, incrémentielles INTERFACE DE COMMANDE Analogique, Pas/Direction, PWM ENVIRONNEMENT Commercial - Support PCB - Contrôle de la position, de la vitesse et du couple - Interface du contrôleur Interface avec les steppers Commande de vitesse / couple ±10V Commande de vitesse / couple PWM Transmission électronique - Contrôle orienté vers le terrain pour Vitesse / Couple optimal - Auto-Tuning et Auto-Phasing - Retour d'information Encodeur numérique et salles - E/S programmables : 6 entrées, 2 sorties - Composant reconnu par UL et cUL selon UL 61010-1 3ème édition description Le servoamplificateur Accelus™ pilote des moteurs DC sans balais en mode position, vitesse ou couple avec un contrôle 100% numérique. La commutation est sinusoïdale grâce à la rétroaction du codeur du moteur. Les signaux de Hall sont utilisés pour l'initialisation et la correction de phase, ce qui élimine la recherche de moteur après la mise sous tension. Le contrôle avancé à orientation de champ assure le couple moteur le plus élevé sur une large plage de vitesse, minimisant l'échauffement du moteur et maximisant son efficacité. Des algorithmes de commande numérique transforment les courants alternatifs du stator en composantes directes et en quadrature. Le courant en quadrature produisant le couple est contrôlé par la boucle de courant, et la composante directe est amenée à zéro, ce qui élimine les pertes du courant qui ne produit pas de couple.
