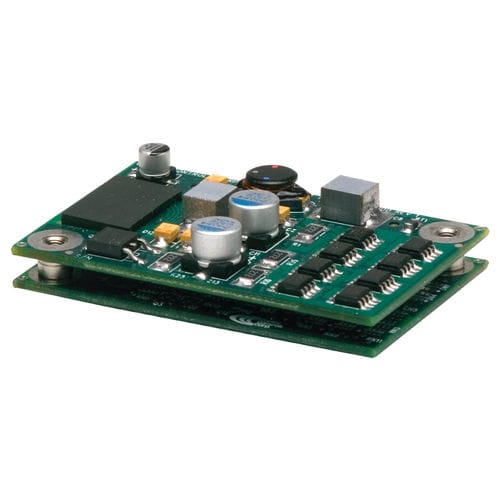

Servo-variateur DC Accelnet ACK series

numériqueCANopenRS-232

Le module Accelnet Micro est un servomoteur numérique qui combine la mise en réseau CANopen avec un contrôle 100% numérique des moteurs à balais ou sans balais dans un boîtier de montage sur carte PC. Les options d'alimentation comprennent jusqu'à 15 Adc en continu et 30 Adc en pointe de 14 à 90 Vdc. Utilisé comme variateur autonome, le Micro Module Accelnet peut fonctionner en utilisant des commandes de position incrémentales provenant de contrôleurs de moteurs pas à pas au format Pulse/Direction ou CU/CD, ainsi que des commandes A/B en quadrature provenant d'un encodeur maître. Le contrôle du couple ou de la vitesse peut être effectué à partir de signaux PWM numériques ou analogiques ±10V. Spécifications COURANT CONTINU 3A ACTUALITÉS 6A TENSION D'ALIMENTATION 14-55 VDC DIMENSIONS 63.5 x 40,6 x 21,1 mm ENTRÉES NUMÉRIQUES 10 SORTIES NUMÉRIQUES 3 FEEDBACK INTERFACE DE COMMANDE Étape/direction, analogique, PWM ENVIRONNEMENT Commercial Modes de contrôle - Indexeur, point à point, PVT - Caméra, engrenage, position, vitesse, couple Interface de commande - CANopen/DeviceNet - ASCII et E/S discrètes - Commandes de stepper - Commande de position/vitesse/couple ±10V - Commande de vitesse/couple PWM - Encodeur principal (Gearing/Camming) Communications - CANopen/DeviceNet - RS232 Retour d'information - Encodeur numérique Quad A/B - Codeur secondaire - Salles numériques - Résolveur (option -R) I/O - Numérique - 10 entrées, 3 sorties Dimensions : mm [in] - 63,5 x 40,6 x 21,1 [2,50 x 1,60 x 0,83] DESCRIPTION Le module Accelnet Micro est un servodrive numérique qui combine un réseau CANopen avec un contrôle 100% numérique des moteurs à balais ou sans balais dans un boîtier de montage sur carte PC avec des options d'alimentation à 15 Adc en continu et 30 Adc en pointe de 14 à 90 Vdc. Le module Accelnet Micro fonctionne comme un dispositif de contrôle de mouvement utilisant le protocole CiA 402 sous le CANopen DS-301 V4.
