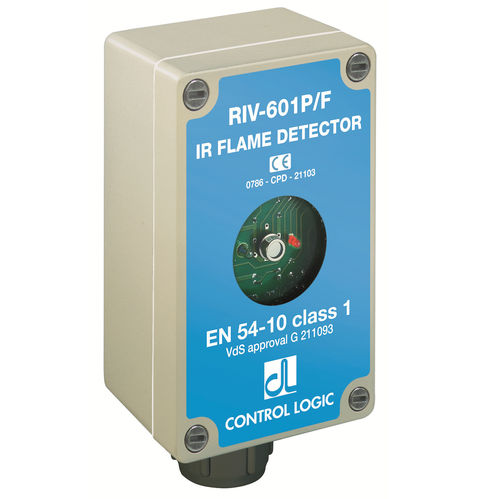

Détecteur de flamme IR RIV-601P/F

IP66

Boîtier étanche en aluminium moulé, degré de protection IP 66 (poussière et projections d'eau). Antidéflagrant disponible avec le modèle RIV-601P/FA. Tension d'alimentation 24VDC ±15% (20 à 28V). Consommation de courant 13 mA en stand-by (0.25W), 50 mA en état d'alarme (max 1.5W dont 20 mA pour le test). Diode anti-inversion sur +24V et + Test (T+). Réponse spectrale infrarouge 1 à 3 microns. Accordé sur la fréquence de pulsation de la flamme (scintillement). Champ de vision cône de 90°. Le détecteur peut voir en dehors du champ de vision ou indirectement par réflexion, ou même à travers la fumée, avec une sensibilité réduite. Sensibilité 2 à 3% de la distance, ce qui signifie que la plus petite taille de flamme détectable est de 2 à 3% de la distance. Par exemple, à 10 m, la plus petite taille de la flamme est de 20 cm. La surface couverte typique est de 400 mètres carrés à 20 m de distance. Temporisation de l'alarme réglée sur 5 sec. Réglable de 1 à 10 secondes. La réinitialisation est automatique. Le détecteur s'allume 5 secondes après le démarrage de la flamme. Dès que la flamme s'arrête, le détecteur s'éteint. La lampe LED avant s'allume en cas d'alarme. Elle clignote brièvement pendant le télétest. La sortie sur le contact de relais SPDT de l'inverseur est de 1A 30VDC. L'autre sortie est un transistor NPN à collecteur ouvert de 50mA 24VDC, qui s'éteint en cas d'alarme. Dispositif "Teletest" intégré pour le contrôle à distance de la capacité du détecteur. Nécessite une sortie 24VDC ±15% 20mA. Modulateur intégré. Lorsque le circuit teletest est alimenté, une petite ampoule à incandescence placée près du détecteur commence à pulser de manière à simuler une flamme. Pendant le test, le détecteur s'allume pendant une demi-seconde toutes les 4 secondes. Le teletest peut être commandé à distance depuis le panneau de commande, ou peut être câblé pour un fonctionnement continu et automatique.
