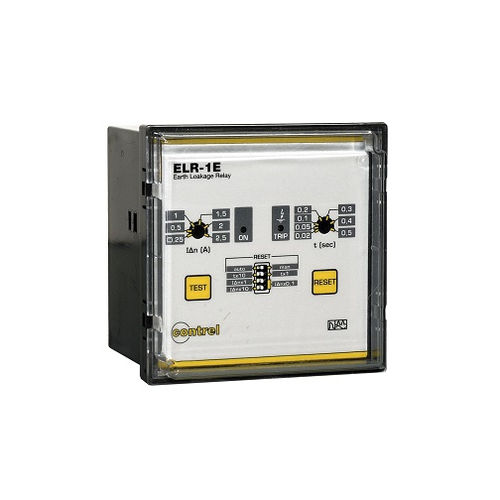

Relais de protection de fuite à la terre ELR-1E

1NO/NF2NO/NFAC

ELR-1E CT externe. Seuil de fonctionnement de 1. Déclenchement et temporisation réglables. Relais de fuite à la terre à 1 seuil de fonctionnement, montage encastré. TC externe. Introduction Gamme ELR Nom du produit ELR-1E Type de produit Relais de protection à courant résiduel Compatibilité des capteurs de courant Capteur de courant de fuite à la terre CT-1 Caractéristiques techniques Application Relais de protection à courant résiduel Tension d'alimentation 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (en option) 12 VAC/DC (en option) Consommation électrique 5,5 VA Type de mesure Mesure interne du courant de défaut à la terre Type de réglage du courant résiduel de défaut à la terre 0,025...25 A Type de réglage de la temporisation du différentiel résiduel 0,02...5 s Classe de protection contre les défauts à la terre Type A Fonction de test Local Relais de sortie 1 inverseur (TRIP) 5 A (240 VAC) Indications de l'écran LED verte (mise sous tension) LED rouge (TRIP) Mode de montage Montage encastré 96x96 mm Normes IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Annexe M Poids 280g Environnement Degré de protection IP40 en façade IP20 terminaux Humidité relative 5...90 % Température de fonctionnement -10...+60 °C Température de stockage -20...+80 °C Options Tropicalisation Couvercle transparent IP65
