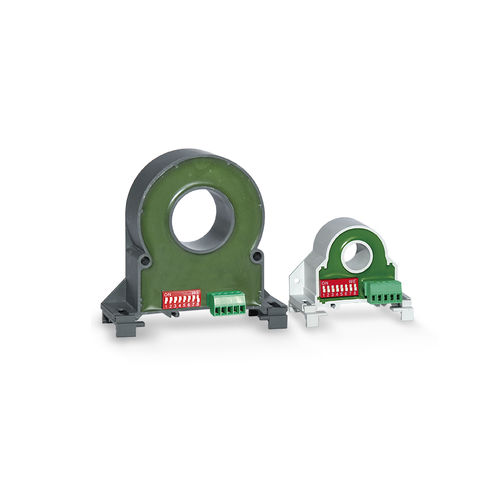

Transformateur de courant TTC series

secà insérersur rail DIN

Le TTC-V et le TTC-I sont des transformateurs de courant alternatif et continu, isolés galvaniquement du circuit de mesure circuit de mesure. La fonction et l'aspect de ces appareils sont très similaires à ceux d'un TC actif standard, mais ils sont capables de mesurer les composantes DC et AC TRMS Cependant, ils sont capables de mesurer les composantes DC et AC TRMS. Le transformateur TTC-V est équipé d'un port RS485 et d'une sortie analogique O...IOV, tandis que le transformateur TIC-I n'a qu'une sortie analogique 4...IOV TIC-I n'a qu'une sortie analogique 4...20mA. Ils sont prévus pour être montés sur une barre DIN. Les principales mesures sont : - Courant - Valeur maximale (MAX), valeur minimale (MIN) Fonction CARACTÉRISTIQUES OPÉRATIONNELLES - La LED de diagnostic indique que la communication est correcte - Plage de mesure du courant : - Jusqu'à 50A AC/DC (TTC-V/50 et TTC-l/50 uniquement) - Jusqu'à 300A AC, 400A DC (TTC-V/300 et TTC-I/300 seulement) TTC-I/300 uniquement) - Mesures True RMS pour les valeurs de courant - Précision : - courant : ±0,5% de l'E.M - Port RS485 (TTC-v uniquement) - Protocole de communication Modbus-RTU - Sortie analogique IOV (TTC-v seulement) - Sortie analogique 4...20mA (TIC-I seulement) - Programmation et contrôle à distance par logiciel - Boîtier modulaire
