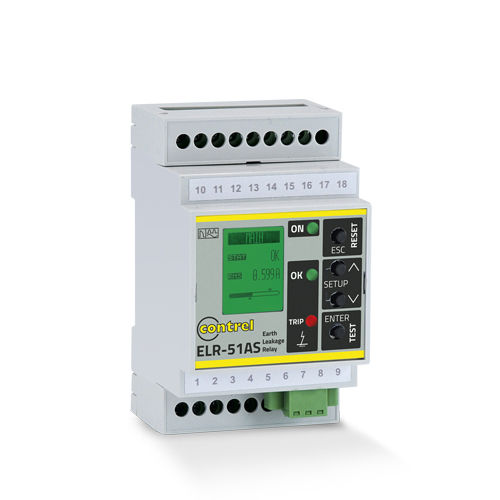

Relais de protection de fuite à la terre ELR-51AS

de courantACDC

ELR-51AS Relais de protection à courant résiduel. Relais de verrouillage. Journal des événements. RS485 Modbus. Fonction mémoire TRIP. Le relais différentiel de terre avec entrée de capteur torique associée, mesure le courant de fuite dans une installation électrique pour détecter les niveaux qui pourraient être nuisibles. Idéal pour la protection ou l'alarme, le produit offre de multiples réglages. 2 sorties relais (bistables) avec chacune 1 contact inverseur. RS485 & egrave ; disponibles. La mémoire non volatile conserve l'état de déclenchement du relais. Introduction Gamme ELR Nom du produit ELR-51AS Type de produit Relais de protection à courant résiduel Compatibilité des capteurs de courant Capteur de courant de fuite à la terre CT-1 Caractéristiques techniques Application Relais de protection à courant résiduel Tension d'alimentation 110-230 VAC 50/60Hz 24/48 VAC/DC (en option) Consommation électrique 6 VA Type d'affichage LCD rétro-éclairé (rouge TRIP) LCD rétroéclairé (jaune ALARME) Type de mesure True RMS Mesure interne du courant de défaut à la terre Réglage du courant résiduel de fuite à la terre 0,030...5 A Réglage de la temporisation de la fuite à la terre résiduelle 20...500 ms Réglage du seuil d'alarme 50...90 Classe de protection contre les fuites à la terre Typo A super immunisé Filtre 3ème harmonique sélectionnable Fonction de test Local Test à distance Relais de sortie 2 indépendants (relais de verrouillage) 5 A (240 VAC) Configurable normalement désexcité ou excité Fonction mémoire La mémoire non volatile conserve l'état de déclenchement du relais. S'il est déclenché et que la tension d'alimentation a disparu, le ELR-51AS restera déclenché à la mise sous tension, avec le relais de déclenchement excité et la LED TRIP allumée, jusqu'à sa réinitialisation. Indications de l'écran LED verte (mise sous tension) LED rouge (TRIP) LED OK (système sain) Port de communication RS485 (en option) Protocole de communication Modbus a 4,8...
