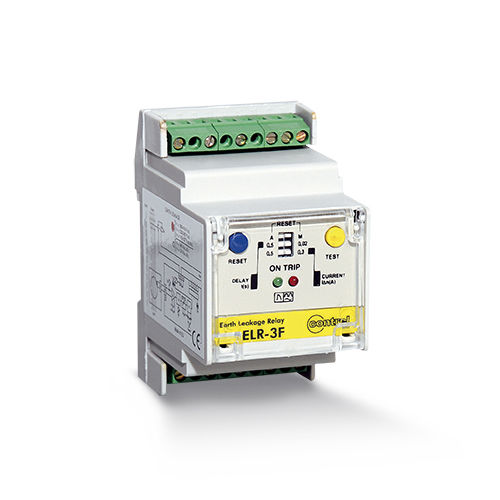

Relais de protection de fuite à la terre ELR-3F

2NO/NFACDC

CT externe ELR-3F. Seuil de fonctionnement de 1. Déclenchement et temporisation fixes. Modulaire, montage sur rail DIN 35mm. TC externe. Seuil et temps de déclenchement fixes. Introduction Gamme ELR Nom du produit ELR-3C Type de produit Relais de protection à courant résiduel Compatibilité des capteurs de courant Capteur de courant de fuite à la terre CT-1 Caractéristiques techniques Application Relais de protection à courant résiduel Tension d'alimentation 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (en option) Consommation électrique 3 VA Type de mesure Mesure interne du courant de défaut à la terre Type de réglage du courant résiduel de défaut à la terre Fixe 0,3 A ou 0,5 A Type de réglage de la temporisation du courant résiduel de fuite à la terre Fixe 0,02 s ou 5 s Classe de protection contre les défauts à la terre Type A Fonction de test Local Relais de sortie 1 inverseur (TRIP) 5 A (240 VAC) Indications de l'écran LED verte (mise sous tension) LED rouge (TRIP) Mode de montage Rail DIN 3 modules Normes IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 Poids 175g Environnement Degré de protection IP40 en façade IP20 terminaux Humidité relative 5...90 Température de fonctionnement -10...+60 °C Température de stockage -20...+80 °C
