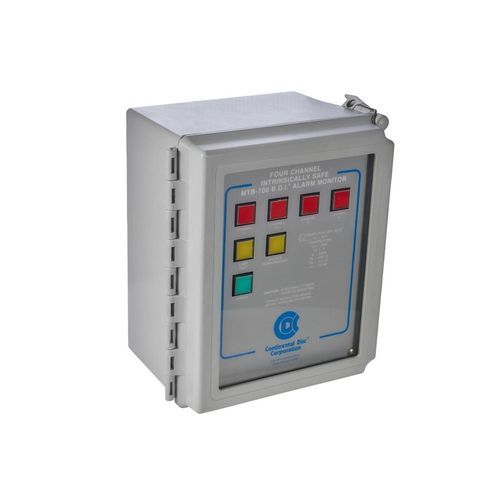

Panneau d'alarme programmable MTB-700

Composant essentiel d'un système d'alarme complet d'indicateur de disque de rupture (BDI), le moniteur d'alarme MTB-700 est relié à quatre disques de rupture au maximum pour alerter votre salle de contrôle voisine en cas de rupture de disque. Lors de la rupture d'un disque, les barrières galvaniquement isolées à sécurité intrinsèque du MTB-700 activent des signaux ou des relais de sortie pour avertir les opérateurs et actionner les pompes, les vannes ou tout autre équipement connecté au système. Les disques de rupture, le système d'alarme BDI et le contrôleur d'alarme MTB-700 Le système d'alarme BDI repose sur un circuit électrique. Normalement, un signal continu circule entre la bande d'alarme BDI et le moniteur d'alarme MTB-700. Lors de la rupture du disque, la bande d'alarme est sectionnée - ouvrant le circuit et interrompant le courant dans la bande. Le moniteur d'alarme MTB-700 contient plusieurs modules et relais de canal remplaçables. Chaque relais de canal se connecte à une bande d'alarme. Lorsqu'un disque de rupture rompt sa bande d'alarme BDI, un relais est actionné, envoyant un signal au panneau de contrôle. Des panneaux de commande, des annonciateurs, des panneaux lumineux ou d'autres dispositifs de signalisation peuvent être utilisés pour avertir de la rupture d'un disque. Les circuits de relais individuels permettent au MTB-700 de surveiller plusieurs disques de rupture à la fois. Des pompes, des vannes et d'autres systèmes peuvent également être activés pour répondre à une situation de surpression ou de vide lorsqu'une bande d'alarme se rompt. Détails techniques et options Une barrière MTL5018AC est utilisée sur le moniteur d'alarme MTB-700 avec une option d'alimentation d'entrée 120/240 VAC. Une barrière MTL5018 est utilisée sur le moniteur d'alarme MTB-700 avec l'option d'alimentation par entrée 24 VDC.
