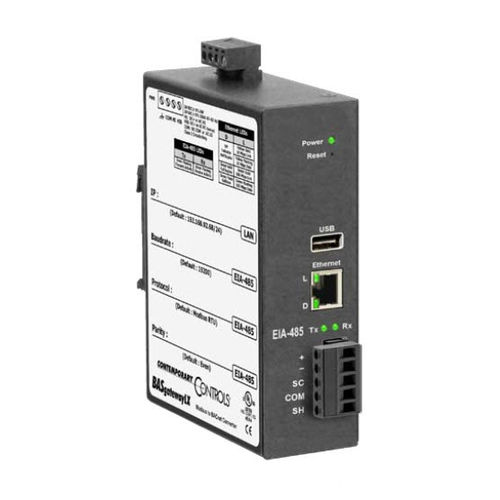

Passerelle de communication BASGLX-M1

EthernetModbusBACnet

Le Modbus reste une interface réseau populaire. On le trouve couramment sur des applications telles que la commande de chaudière, les variateurs de vitesse et les applications de comptage, mais ces appareils ne sont pas conformes à la norme BACnet. Pour faire apparaître les appareils Modbus comme des appareils BACnet individuels, on utilise une BASgatewayLX. Cet appareil dispose d'un port Ethernet Modbus TCP 10/100 Mbps ou BACnet/IP et d'un port série Modbus EIA-485 opto-isolé pour les appareils Modbus RTU ou Modbus ASCII. 30 appareils Modbus série (représentés par jusqu'à 1000 points interrogés) peuvent partager le même port Modbus sur le BASgatewayLX. La fonction de routage virtuel du BASgatewayLX permet à chaque périphérique Modbus connecté d'apparaître comme un périphérique individuel conforme à BACnet. Ce qu'il faut, c'est un profil d'appareil pour chaque appareil de type Modbus. Contemporary Controls gère une bibliothèque de profils d'appareils courants. S'il n'y en a pas, les contrôles contemporains les fourniront sur demande. En utilisant des pages Web et une base de données résidente de profils d'appareils Modbus courants, les points de données Modbus des appareils Modbus Serial ou Modbus TCP peuvent être mappés aux objets BACnet.
