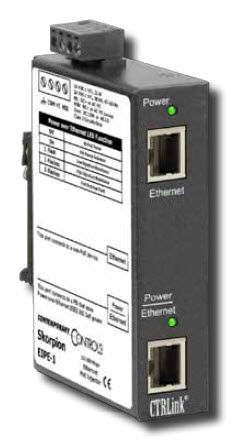

Alimentation électrique AC/DC EIPE

sur rail DINPower over Ethernetredondante

L'injecteur de puissance d'EIPE PoE dans la famille de Skorpion offre une méthode simple de relier un extrémité-dispositif de PoE à un commutateur d'Ethernet de Mbps du non-PoE 10/100. L'EIPE est conforme à l'IEEE 802.3af standard et est considéré une mi-envergure PSE parce qu'il réside entre le commutateur de non-PoE et le palladium fournissant les 15.4 watts exigés de puissance à son connecteur de débit. Il y a deux connecteurs RJ-45 sur l'unité. Le connecteur supérieur, marqué DEDANS, des attaches au non-PoE commutent tandis que le connecteur inférieur, marqué DEHORS, des attaches au palladium. Transmettez et recevez les signaux sont librement passés entre les deux connecteurs comme si l'injecteur n'étaient pas présent. Cependant, 48 volts continu de puissance sont injectés dans les goupilles disponibles sur le connecteur du fond RJ-45 à l'usage du palladium. L'injecteur n'interfère aucune communication entre le commutateur de non-PoE et le palladium. L'injecteur de puissance soutient le protocole 802.3af pour mettre des dispositifs sous tension. L'injecteur de puissance étant mis sous tension, un câble d'Ethernet est attaché au palladium. Aucun n'est mis sous tension au palladium jusqu'à une résistance valide de 25 k?, appelée la signature, est senti par l'injecteur de puissance. Une fois que cette valeur est sentie, l'injecteur de puissance met sous tension aux paires inutilisées actionnant de ce fait le palladium. Dépendant de la longueur de câble, le palladium peut supposer que 12.95 watts au minimum est disponible à ses goupilles d'entrée. Comme tous autres produits de Skorpion, l'injecteur de puissance est actionné à partir des 24 sources de VAC/VDC à l'aide 4 d'une goupille connecteur démontable. Les dispositions existent pour des sources d'énergie superflues. L'alimentation d'énergie d'isolement interne développe les 48 volts continu exigés de puissance de PoE éliminant tous les soucis concernant la puissance primaire au sol.
