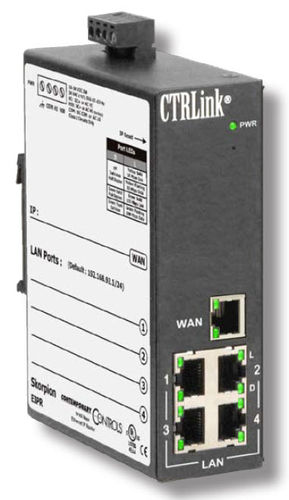

Routeur de communication EIPR

WANinternetLAN

L'EIPR relie deux réseaux IPv4 (Internet Protocol) - en passant le trafic approprié tout en bloquant tout autre trafic. L'un des réseaux est le réseau local (LAN) et l'autre le réseau étendu (WAN). En raison du pare-feu dynamique intégré, la communication initiée côté réseau local passe par le routeur tandis que la communication initiée côté réseau étendu est bloquée. Avec Port Address Translation (PAT), plusieurs clients côté réseau local peuvent accéder à Internet. Avec la traduction d'adresses réseau (NAT), il peut y avoir une traduction un à un entre les adresses côté LAN et côté WAN. Avec le Port Forwarding, les serveurs côté LAN sont accessibles depuis Internet via le port côté WAN. L'EIPR intègre un commutateur Ethernet 10/100 Mbps à quatre ports pour des connexions multiples côté réseau local. Un modem Ethernet externe - câble ou DSL - connecté au port côté WAN 10/100 Mbps peut être utilisé pour se connecter à Internet. Les modems DSL se connectent via le protocole PPPoE. Bien que l'EIPR ait beaucoup des mêmes caractéristiques que les routeurs haut de gamme, il est plus simple à installer et à mettre en service. Un serveur DHCP résident côté réseau local fournira les adresses IP aux clients côté réseau local tandis qu'un client DHCP côté réseau étendu acceptera les affectations d'adresses IP du modem connecté. L'adressage statique est également pris en compte. La configuration se fait via un navigateur Web utilisant l'authentification. Avec son clip de montage sur rail DIN, son boîtier métallique robuste et la possibilité d'être alimenté par une source d'alimentation basse tension AC/DC, l'EIPR est le routeur IP idéal pour les systèmes d'automatisation.
