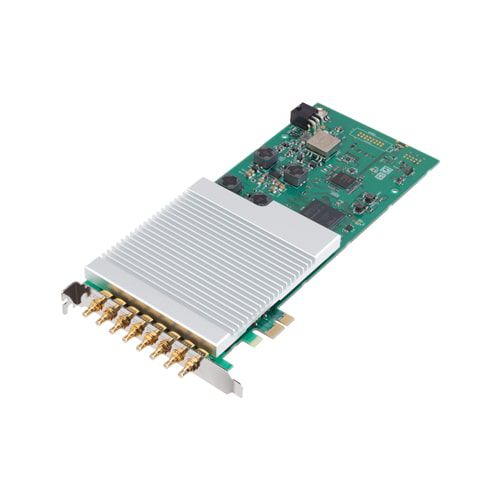

Carte de communication PCI ZM-C2H-PE

Ce produit est une carte de mesure de capacité conforme au bus PCI Express et dotée de fonctions de mesure de la capacité électrostatique (C) et du coefficient de perte (D) des condensateurs céramiques de grande capacité, à grande vitesse et avec une grande précision. Il est équipé de deux canaux de ports qui peuvent effectuer des mesures de capacité de condensateur sur quatre terminaux, et chaque canal peut être réglé sur une plage distincte et effectuer des mesures séparément. Le pilote de périphérique Windows est pris en charge par ce produit. Mesure des condensateurs céramiques de grande capacité Ce produit peut mesurer la capacité électrostatique (C) et le coefficient de perte (D) de condensateurs céramiques de 400pF à 1,4mF. Les fréquences de mesure sont de 1kHz et 120Hz et les tensions de mesure de 1,0Vrms et 0,5Vrms. Équipé de deux canaux de ports de mesure à quatre bornes Ce produit est équipé de deux canaux de ports permettant de mesurer la capacité des condensateurs sur quatre bornes. Chaque canal peut être réglé sur une plage distincte et effectuer des mesures séparément. Capacité de mesure à grande vitesse et capacité de mesure à tension constante La capacité électrostatique (C) et le coefficient de perte (D) peuvent être mesurés en 2 ms à une fréquence de 1 kHz et en 10 ms à une fréquence de 120 Hz. L'appareil ajuste automatiquement la tension de sortie pour que la tension appliquée à la cible de mesure (condensateur) devienne la tension réglée. Par conséquent, il est possible de mesurer la capacité du condensateur avec une tension de mesure constante à tout moment sans être affecté par les chutes de tension causées, par exemple, par le câble.
