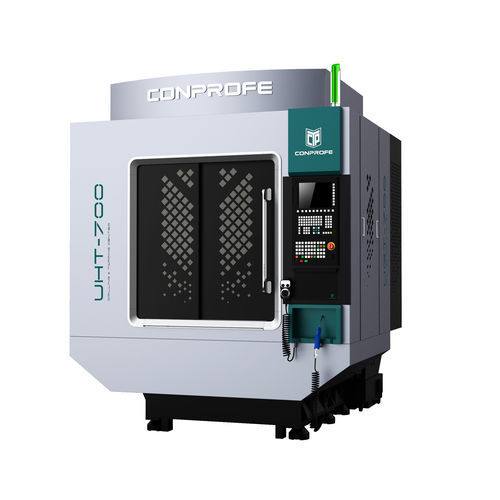

Centre d'usinage CNC 3 axes UHT-700verticalpour compositespour verre
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- vertical
- Matière usinée
- pour composites, pour verre, pour céramique, pour quartz, pour matériaux durs et cassants
- Nez de broche
- BT 30
- Nombre d'outils
- 21 outils
- Fonction associée
- de fraisage, de taraudage, de perçage
- Applications
- pour le médical, pour titane, pour production de petites pièces, pour profilés en aluminium, pour fonte, pour l'usinage du graphite, pour plaque d'aluminium, pour graphite
- Autres caractéristiques
- à grande vitesse, haute performance, à haute productivité
- Course X
700 mm
(27,56 in)- Course Y
400 mm
(15,75 in)- Course Z
320 mm
(12,6 in)- Vitesse de rotation
24 000 rpm, 30 000 rpm
(150 796 rad.min-1, 188 496 rad.min-1)- Puissance
15 kVA
(20,39 hp)- Hauteur max. de la pièce
320 mm
(13 in)- Vitesse d'avancement axe X
48 m/min
- Vitesse d'avancement axe Y
48 m/min
- Vitesse d'avancement axe Z
36 m/min
- Charge max. de la table
250 kg
(551 lb)- Poids max. outil
3 kg
(6,6 lb)- Précision de placement
0,008 mm
(0,00031 in)- Répétabilité
0,005 mm
(0,0002 in)- Poids total
3 500 kg
(7 716,18 lb)- Longueur hors tout
2 000 mm
(78,7 in)- Largeur hors tout
2 490 mm
(98 in)- Hauteur totale
2 750 mm
(108,3 in)
Description
Caractéristiques
1. Centre de perçage et de taraudage pionnier au niveau mondial, intégré avec un système d'usinage par ultrasons et un système MQL pour un usinage écologique sans besoin de liquide de refroidissement
d'usinage par ultrasons et un système MQL pour un usinage écologique sans besoin de liquide de refroidissement
2. Broche à ultrasons BBT-30 à travers le liquide de refroidissement avec une vitesse maximale de 30 000 tr/min disponible
3. Diverses options de capacité de magasin d'outils : 21T/26T/30T/36T/30T+14T
4. Précision de positionnement de 5µm et précision de répétabilité de 3µm
5. Différentes options de distance entre le nez de la broche et la table : 200-560mm (standard), 270-630/340-700mm (en option)
6. table rotative 4/5 axes disponible
Application :
Idéale pour le perçage, le taraudage et le fraisage de petites plaques, de disques et de boîtiers pour l'électronique consommable, l'automobile, l'aérospatiale, l'industrie médicale, etc.
---
